怎样区分场效应管及IGBT管

返回列表来源:壹芯微 发布日期 2020-09-02 浏览:-

怎样区分场效应管及IGBT管

怎样区分场效应管与IGBT管,在电子电路中,MOS管和IGBT管会经常出现,它们都可以作为开关元件来使用,MOS管和IGBT管在外形及特性参数也比较相似,那为什么有些电路用MOS管?而有些电路用IGBT管?下面我们就来了解一下,怎样区分场效应管与IGBT管吧!

什么是MOS管?

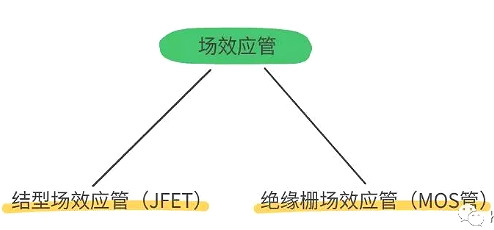

怎样区分场效应管与IGBT管。场效应管主要有两种类型,分别是结型场效应管(JFET)和绝缘栅场效应管(MOS管)。

怎样区分场效应管及IGBT管

MOS管即MOSFET,中文全称是金属-氧化物半导体场效应晶体管,由于这种场效应管的栅极被绝缘层隔离,所以又叫绝缘栅场效应管。

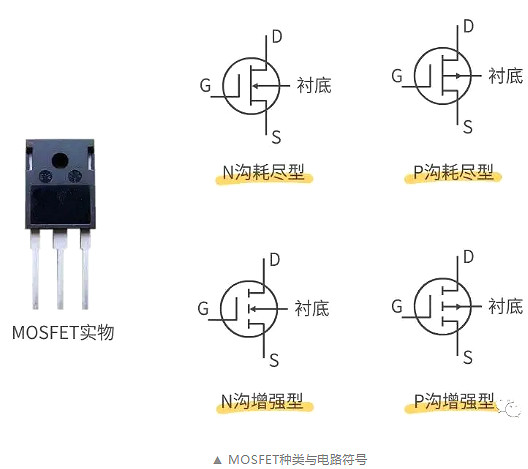

MOSFET又可分为N沟耗尽型和增强型;P沟耗尽型和增强型四大类。

怎样区分场效应管及IGBT管

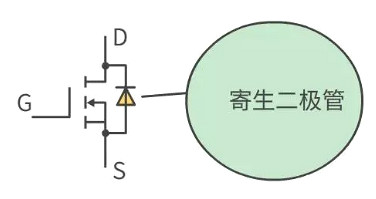

有的MOSFET内部会有个二极管,这是体二极管,或者叫寄生二极管、续流二极管。

怎样区分场效应管及IGBT管

关于寄生二极管的作用,有两种解释:

1、MOSFET的寄生二极管,作用是防止VDD过压的情况下,烧坏MOS管,因为在过压对MOS管造成破坏之前,二极管先反向击穿,将大电流直接到地,从而避免MOS管被烧坏。

2、防止MOS管的源极和漏极反接时烧坏MOS管,也可以在电路有反向感生电压时,为反向感生电压提供通路,避免反向感生电压击穿MOS管。MOSFET具有输入阻抗高、开关速度快、热稳定性好、电压控制电流等特性,在电路中,可以用作放大器、电子开关等用途。

什么是IGBT?

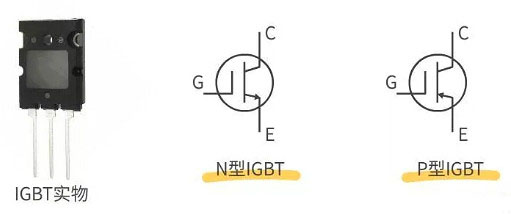

怎样区分场效应管与IGBT管详解。IGBT (Insulated Gate Bipolar Transistor),绝缘栅双极型晶体管,是由晶体三极管和MOS管组成的复合型半导体器件。IGBT作为新型电子半导体器件,具有输入阻抗高,电压控制功耗低,控制电路简单,耐高压,承受电流大等特性,在各种电子电路中获得极广泛的应用。

怎样区分场效应管及IGBT管

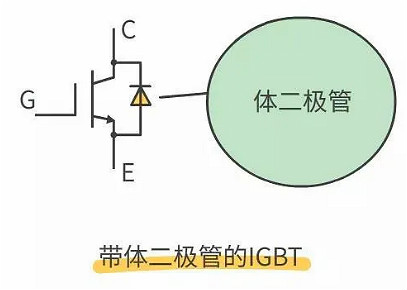

IGBT的电路符号至今并未统一,画原理图时一般是借用三极管、MOS管的符号,这时可以从原理图上标注的型号来判断是IGBT还是MOS管。同时还要注意IGBT有没有体二极管,图上没有标出并不表示一定没有,除非官方资料有特别说明,否则这个二极管都是存在的。

怎样区分场效应管及IGBT管

IGBT内部的体二极管并非寄生的,而是为了保护IGBT脆弱的反向耐压而特别设置的,又称为FWD(续流二极管)。判断IGBT内部是否有体二极管也并不困难,可以用万用表测量IGBT的C极和E极,如果IGBT是好的,C、E两极测得电阻值无穷大,则说明IGBT没有体二极管。IGBT非常适合应用于如交流电机、变频器、开关电源、照明电路、牵引传动等领域。

MOS管和IGBT的结构特点

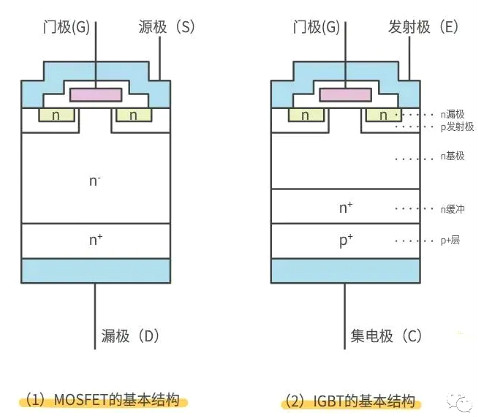

MOS管和IGBT管的内部结构如下图所示。

怎样区分场效应管及IGBT管

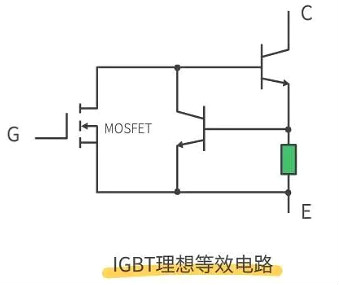

IGBT是通过在MOSFET的漏极上追加层而构成的。IGBT的理想等效电路如下图所示,IGBT实际就是MOSFET和晶体管三极管的组合,MOSFET存在导通电阻高的缺点,但IGBT克服了这一缺点,在高压时IGBT仍具有较低的导通电阻。

怎样区分场效应管及IGBT管

另外,相似功率容量的IGBT和MOSFET,IGBT的速度可能会慢于MOSFET,因为IGBT存在关断拖尾时间,由于IGBT关断拖尾时间长,死区时间也要加长,从而会影响开关频率。

选择MOS管还是IGBT?

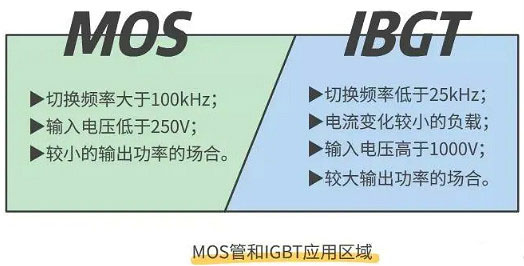

在电路中,选用MOS管作为功率开关管还是选择IGBT管,这是工程师常遇到的问题,如果从系统的电压、电流、切换功率等因素作为考虑,可以总结出以下几点:

怎样区分场效应管及IGBT管

也可从下图看出两者使用的条件,阴影部分区域表示MOSFET和IGBT都可以选用,“?”表示当前工艺还无法达到的水平。

怎样区分场效应管及IGBT管

总的来说,MOSFET优点是高频特性好,可以工作频率可以达到几百kHz、上MHz,缺点是导通电阻大在高压大电流场合功耗较大;而IGBT在低频及较大功率场合下表现卓越,其导通电阻小,耐压高。

MOSFET应用于开关电源、镇流器、高频感应加热、高频逆变焊机、通信电源等等高频电源领域;IGBT集中应用于焊机、逆变器、变频器、电镀电解电源、超音频感应加热等领域。

MOS管和IGBT内部结构不同决定应用领域的不同

1、由于MOSFET的结构,通常它可以做到电流很大,可以到上KA,但是前提耐压能力没有IGBT强。

2,IGBT可以做很大功率,电流和电压都可以,就是一点频率不是太高,目前IGBT硬开关速度可以到100KHZ,那已经是不错了.不过相对于MOSFET的工作频率还是九牛一毛,MOSFET可以工作到几百KHZ,上MHZ,以至几十MHZ,射频领域的产品。

3,就其应用,根据其特点:MOSFET应用于开关电源,镇流器,高频感应加热,高频逆变焊机,通信电源等等高频电源领域;IGBT集中应用于焊机,逆变器,变频器,电镀电解电源,超音频感应加热等领域 。

开关电源 (Switch Mode Power Supply;SMPS) 的性能在很大程度上依赖于功率半导体器件的选择,即开关管和整流器。虽然没有万全的方案来解决选择IGBT还是MOSFET的问题,但针对特定SMPS应用中的IGBT 和 MOSFET进行性能比较,确定关键参数的范围还是能起到一定的参考作用。
