怎样区分场效应管-功率管-特肖基二极管

题目中的特肖基二极管的正确说法是肖特基二极管，功率管是一类大功率器件的总称，是一种统称，如大功率三极管、大功率二极管、大功率MOS管等。下面介绍一下如何区分场效应管和肖特基二极管。

什么是场效应管

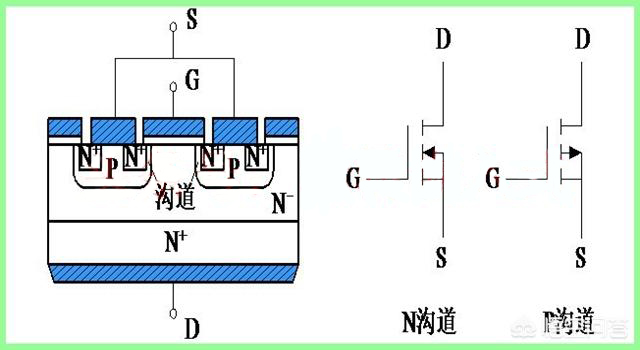

场效应管是场效应晶体管的简称，应为缩写为FET。场效应管通常分为两类：1)JFET和MOSFET。这两类场效应管都是压控型的器件。场效应管有三个电极，分别为：栅极G、漏极D和源极S。目前MOSFET应用广泛，JFET相对较少。MOSFET可以分为NMOS和PMOS，下图是PMOS的结构图、NMOS和MOSFET的电路符号图。

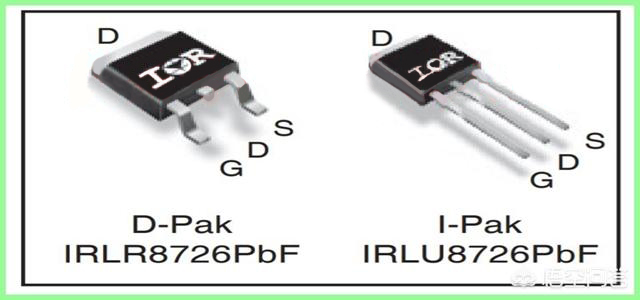

PMOS的结构是这样的： 在N型硅衬底上做了两个P型半导体的P+区，这两个区分别叫做源极S和漏极D，在N型半导体的绝缘层上引出栅极G。NMOS的实物图和引脚分布如下图所示。

什么是肖特基二极管

肖特基二极管又叫势垒二极管，是由金属和半导体接触形成的二极管，其特点为：

反向恢复时间非常短，为ns级别；

正向导通压降非常低：为0.3-0.5V左右；

漏电流较大、反向击穿电压比较低；

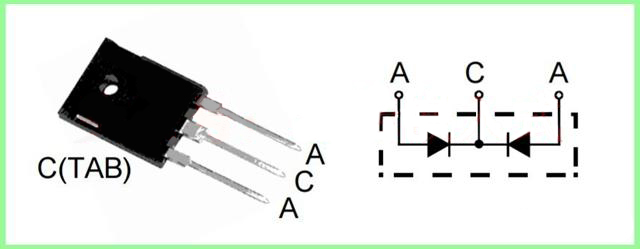

通常用在低压开关电源中，以肖特基二极管MBR30100为例，其实物图和结构图如下图所示。

该肖特基二极管有三个电极，其中一个公共端是阴极，由两个二极管共阴极构成。
