阻尼二极管的知识介绍

阻尼二极管具有较高的反向工作电压和峰值电流，较小的正向压降，高频高压整流二极管，可用作电视线路扫描电路中的阻尼和升压整流器。阻尼二极管主要用于黑白或彩电线路扫描电路的阻尼、整流电路，可以是硅二极管或锗二极管。它具有类似于高频高压整流二极管的特性。它的反向恢复时间很短，能够承受较高的反向击穿电压和较大的峰值电流。它可以工作在高频(线路频率)，并具有较低的正向压降。

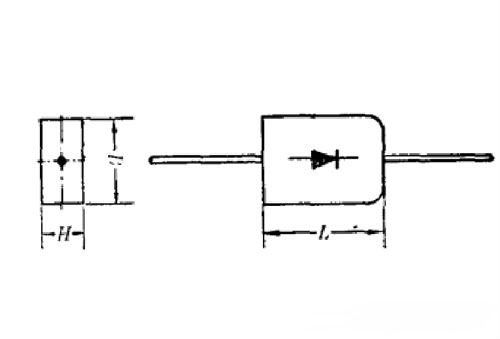

电视接收机中的线路输出电路在由偏转线圈和反向电容组成的电路中振荡，这是因为线路输出管在线路扫描正向通道开始时被切断。二极管的负极与线路输出管的c极(集电极)相连，二极管的正极与线路输出管的e极(发射极)相连，使振荡被迫停止，二极管起到阻尼作用，称为阻尼二极管。下图显示了阻尼二极管的形状。

阻尼二极管类似于高频，高压整流二极管，具有低压降和高工作频率，并且可以承受高反向击穿电压和大峰值电流。

阻尼二极管主要用于电视机的阻尼二极管、升压整流二极管或大电流开关二极管。

复合阻尼二极管

今天的多频彩色显示器是生产。其线路输出电路采用双阻尼二极管，两个阻尼二极管经常组合在一起（通常与线路输出管一起固定在同一散热片上），成为独立的元件。该二极管的外观结构和电路符号如图13-1所示。

联想1569数控彩色显示器、飞利浦107S数控彩色显示器采用这种复合二极管作为线路输出电路的双阻尼二极管，其型号为DWV328。仍然有许多彩色显示器与双阻尼二极管。如果手边没有这样的二极管，可以使用两个高频高反向电压快恢复二极管来取代它们，但应该注意，这两个二极管之间的连接应该是正确的。

阻尼二极管选择

阻尼二极管的工作状态与线路输出管基本相同，因此对其电压电阻、最大正向脉冲电流和开关时间的要求与线路输出管基本一致。阻尼二极管的选择应注意以下几个主要参数。

（1）反向耐压要高

阻尼二极管经受与行输出管基本相同的扫描反向抗峰值高电压。因此，选择阻尼二极管，其反向耐压PR高，否则难以正常工作。

(2)最大正向脉冲电流应较大。

阻尼二极管在扫描反向结束的时刻开启，这是由反向振荡电压造成的，因此最大向前脉冲电流与直线输出管基本相同。

(3)反向恢复时间应较小。

为了使阻尼二极管能较好地抑制振荡，并在偏转线圈中形成正向锯齿电流，电流越小越好。这样可以减少放电时间，并且可以通过阻尼迅速释放在反向冲程过程中储存在偏转线圈中的能量。

用途

阻尼二极管类似于高频高压整流二极管，具有较低的压降和较高的工作频率，能够承受较高的反向击穿电压和较高的峰值电流。

阻尼二极管主要用于电视机的阻尼二极管、升压整流二极管或大电流开关二极管。

常用的阻尼二极管有2AN系列、2CN系列、2DN系列和BS系列。
