怎么正确选择磁珠

返回列表来源:壹芯微 发布日期 2022-01-15 浏览:-

怎么正确选择磁珠

兼容、噪音、干扰等问题,是电子行业极其产品所不可避免的问题,在PCB样板中,解决这类问题,主要是使用磁珠。而磁珠是专用于抑制信号线、电源线上的高频噪声和尖峰干扰,还具有吸收静电脉冲的能力,它的直流阻抗不大,在高频下却有较高阻抗,通常说的600R指得100MHZ测验频率下的阻抗值。那么该如何正确选择磁珠呢?下面一起看看:

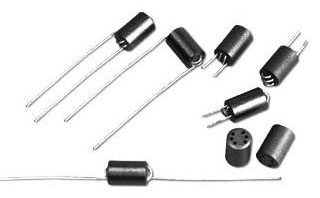

磁珠

磁珠

挑选磁珠应遵循两方面:一是集成运放中噪音干扰的状况;二是须要通过的电流大小。

要大致知道噪音的频率、强度,不一样的磁珠的频率阻抗曲线是不一样的,应选在噪音中心频率磁珠阻抗较高的那类。噪音干扰大的应选阻抗高一些的,但并非阻抗越高越好,归因于阻抗越高DCR也越高,对有效信号的损耗也越大。但通常也没有很确立的测算和挑选的基准,关键看具体应用的成效,120R-600R之间都很实用。

随后应看通过电流大小,假如用在电源线部位则要选额定电压较大的规格,用在信号线部位则通常额定电压需求不高。别的磁珠通常是阻抗越大额定电压越小。磁珠的选取要按照实际情况来完成。例如针对3.3V、300mA电源,规定3.3V不可以小于3.0V,那么磁珠的直流电阻DCR就应当低于1R,这种情况通常选取0.5R,避免叁数漂移。

选择要点

(1)不用的信号的频率范围为多少;

(2)噪声源是谁;

(3)需用多大的噪音衰减;

(4)环境条件是啥(温度,直流电压,构造强度);

(5)电路和负载阻抗是多少;

(6)是不是有空间在pcb线路板板上置放磁珠;

(7)挑选磁珠时必须留意磁珠的通流量,通常还要做降额处理,用在电源电路时要考虑直流阻抗对压降影响;

(8)铁氧体是磁性材料,会受通过电流过大而造成磁饱和,导磁率骤降。大电流滤波应选用构造上专门设计的磁珠,需注意其散热举措。

阻抗频率曲线

阻抗频率曲线

以上就是磁珠的选择要点了。前三条通过观察厂家提供的阻抗频率曲线就可以判断。在阻抗曲线中三条曲线都非常重要,即电阻,感抗和总阻抗。总阻抗通过ZR22πfL()2+:=fL来描述。通过这一曲线,选择在希望衰减噪声的频率范围内具有最大阻抗而在低频和直流下信号衰减尽量小的磁珠型号。片式磁珠在过大的直流电压下,阻抗特性会受到影响,另外,如果工作温升过高,或者外部磁场过大,磁珠的阻抗都会受到不利的影响。
