怎么用数据表估算稳压二极管的动态阻抗知识
动态电阻(Rz)是稳压二极管(Zener diode,也称齐纳二极管、齐纳管、稳压管)的特征参数之一,同稳定电压(Uz)、稳定电流(Iz)、温度系数(Ctv)、耗散功率(Pz)一样重要。在厂家提供的datasheet中,并没有给出动态电阻(Rz)的具体数值,需要用户通过数据表来估算。
大家知道,普通二极管工作于正向导通状态,稳压二极管工作于反向击穿状态,是根据齐纳状态“电流陡增而电压基本保持不变”这一特性进行稳压的。因此,稳压二极管的动态电阻是从反向特性上求取的,Rz=△VZ/△IZ。
普通二极管的动态电阻小,相同电流变化△I引起的电压变化△V就越小,电压就越稳定。因此,稳压二极管的动态电阻(Rz)越小越好,通常只有几个欧姆。
稳压电压对稳压抗阻的影响
以合科泰半导体公司HDZ18VD12普通二极管为例,该稳压管对标BZT52C18稳定电压18V,正向电压VF为0.9V,最大功耗PD不超过350mW。从数据表提供的特性曲线还可以看出,BZT52C18温度系数为16.5mV/°C。

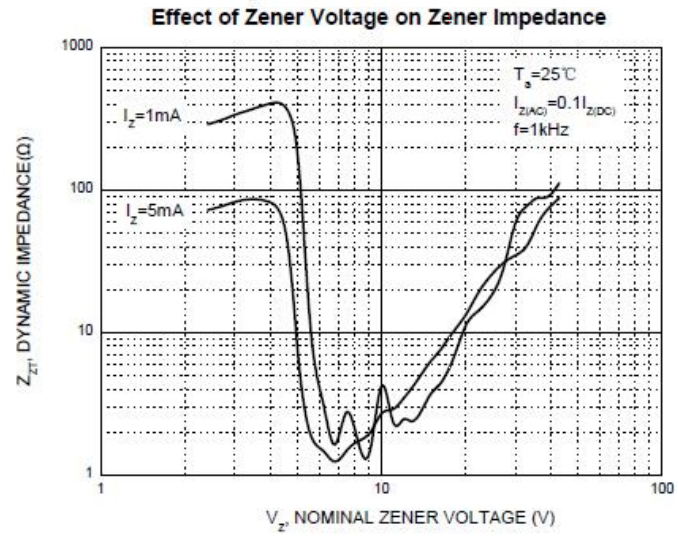

再观察BZT52C18的动态阻抗(dynamic impedance)曲线,其双轴均呈现指数变化。对于BZT52C18稳压管,从横轴找到稳定电压18V,对应纵轴表示的动态阻抗电阻值约为8欧姆。
在产品选型时,须考虑BZT52C18稳压管的稳压范围:18V(-1.2~+1.1V),即BZT52C18稳压二极管的稳压范围为16.8~19.1V,从曲线可以查出对应的动态阻抗范围为6-10欧姆。
