怎么判断三极管的三种基本放大电路的类型

通过判断三极管接成那种类型，可以知道放大器的特性。

一、判断原理

我们知道，三极管放大器有一个输入回路和一个输出回路，要构成一个回路，那么需要两根引脚，每一个回路都需要两根引脚，但是三极管只有三个引脚，那么这三根引脚中必定有一个引脚要被输入回路和输出回路共有，所以，我们可以通过判断哪一个引脚被共用，那么这个三极管放大器就是共该引脚所对应电极的放大器。

二、判断方法

放大器的地线是电路中的共用参考点，所以三极管被共用的这个引脚应该交流接地（不是直流接地），只要识别出来三极管的哪一个引脚交流接地，就能够知道是哪一种类型的放大器。

三、判断共基极放大器的方法

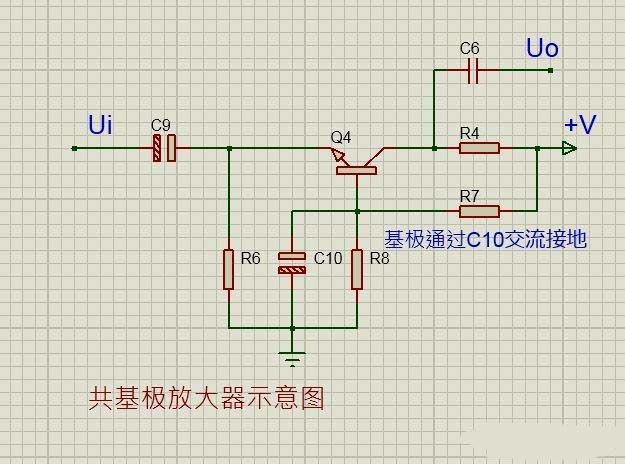

如下图所示，基极通过旁路电容交流接地，这就表示基极被共用，因此判断该电路是三极管共基极放大器。交流信号从发射极（与地之间）输入，从集电极（与地之间）输出。

四、判断共集电极放大器的方法

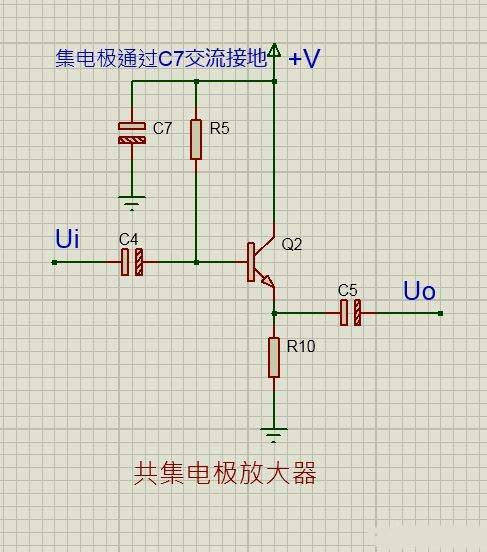

如下图所示。集电极接直流电源+V，对于交流信号而言，+V端等效接地（C电容将+V端交流接地），所以三极管的集电极交流接地，因此判断是共集电极放大器。

交流信号从基极（与地之间）输入，从发射极（与地之间）输出，发射极与地之间不能接旁路电容，否则导致放大器交流短路，无信号输出。

五、判断共发射极放大器的方法

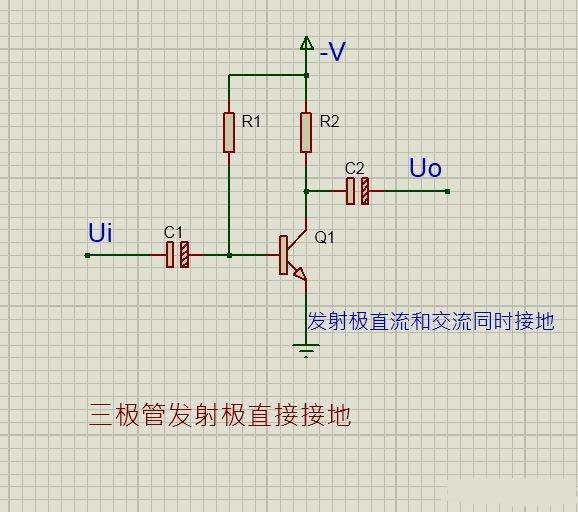

下图所示电路中三极管发射极直接接地。

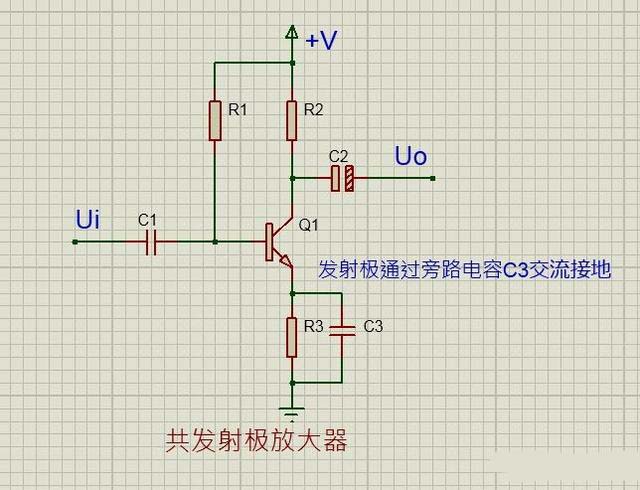

下图中三极管的发射极通过电容接地，因为电容的容量较大，对交流信号来说，容抗很小而呈通路状态，这样对交流信号而言，三极管的发射极相当于接地，因此这是一个共发射极放大器。

从共发射极电路可以看出，三极管基极和集电极不接地，输入信号从基极（与地之间）输入，从集电极（与地之间）输出。
