整流桥故障的判定方法

1. 判断

用万用表电阻挡即可判断，对并联的整流桥要松开连接件，找到坏的那一个。

2.损坏原因查找

(1)器件本身质量不好。

(2)后级电路、逆变功率开关器件损坏，导致整流桥流过短路电流而损坏。

(3)电网电压太高，电网遇雷击和过电压浪涌。电网内阻小，过电压保护的压敏电阻已经烧毁不起作用，导致全部过压加到整流桥上。

(4)变频器与电网的电源变压器太近，中间的线路阻抗很小，变频器没有安装直流电抗器和输入侧交流电抗器，使整流桥处于电容滤波的高幅度尖脉冲电流的冲击状态下，致使整流桥过早损坏。

(5)输入缺相，使整流桥负担加重而损坏。

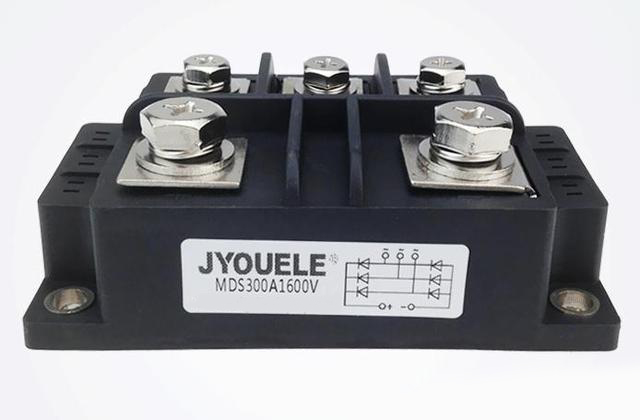

三相整流桥

3. 更换

(1)找到引起整流桥损坏的根本原因，并消除，防止换上新整流桥又发生损坏。

(2)更换新整流桥，对焊接的整流桥需确保焊接可靠。确保与周边元件的电气安全间距，用联接联接的要拧紧，防止接触电阻大而发热。与散热器有传导导热的，要求涂好硅脂降低热阻。

(3)对并联整流桥要用同一型号、同一厂家的产品以避免电流不均匀而损坏。
