整流桥堆和高压硅堆的原理与检测解析

整流桥堆和高压硅堆(高压整流管)的作用是将交流电压变换为脉动直流电压。

一、整流桥堆的分类、构成和检测

1．整流桥堆的分类

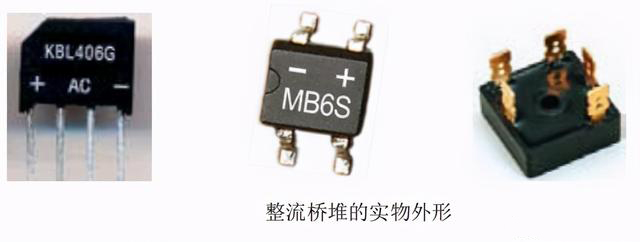

按构成整流桥堆可分为全桥整流堆和半桥整流堆两类，按功率大小整流桥堆可分为小功率整流堆、中功率整流堆和大功率整流堆3类；按外形结构整流桥堆可分为方形、扁形和圆形3类；按焊接方式整流桥堆可分为插入式和贴片式两类。常用的整流桥堆实物外形如下图所示。

2．整流桥堆的构成

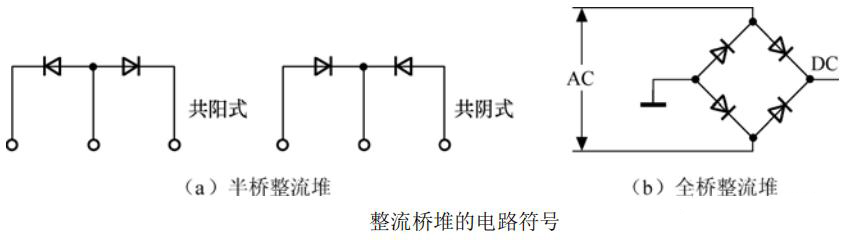

半桥整流堆由2只二极管构成，而全桥整流堆由4只二极管构成，它们的电路符号如下图所示。

3．整流桥堆的检测

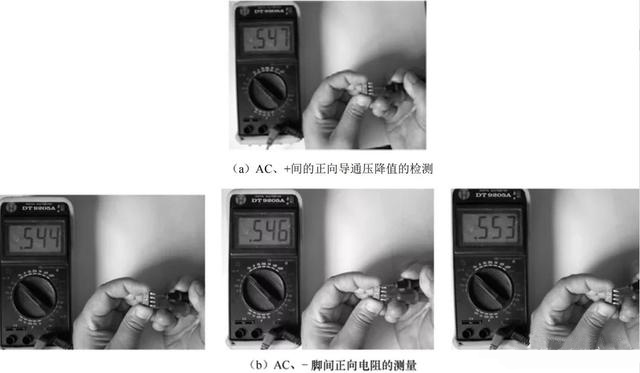

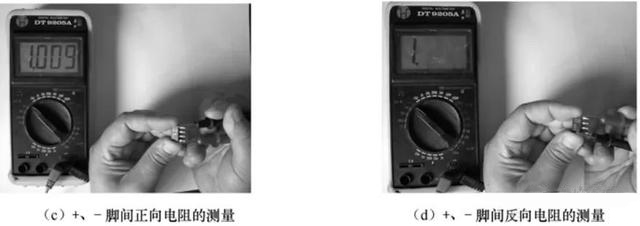

由于半桥整流堆和全桥整流堆是由二极管构成的，所以可通过检测每只二极管的正、反向导通压降值(或阻值)来判断它是否正常，如下图所示。将数字万用表置于“二极管”挡，测得AC 脚与+脚间的正向导通压降值为0.547(即二极管的正向导通压降值)，如图(a)所示；测得—脚与AC 脚间正向导通压降值为0.544(即二极管的正向导通压降值)，如图(b)所示；测得+脚与—脚间的正向导通压降值为1.009(即2 个二极管的正向导通压降值)，如图(c)所示；测得+脚与—脚间的反向导通压降值为无穷大，如图(d)所示。而接其他引脚，测量二极管的反向导通压降值也都为无穷大。

整流桥堆和高压硅堆的原理与检测

整流桥堆和高压硅堆的原理与检测

二、高压硅堆的识别与检测

1．高压硅堆的识别

高压硅堆俗称硅柱，它是一种硅高频、高压整流管。因为它由若干个整流管的管芯串联后构成，所以它整流后的电压可达到几千伏到几十万伏。高压硅堆早期主要应用在黑白电视机的行输出变压器中，现在主要应用在微波炉等电子产品中。常见的高压硅堆如下图所示。

整流桥堆和高压硅堆的原理与检测

其中，大功率高压硅堆的表面标注的参数为0.2～0.8A/100kV，说明该高压硅堆的整流电流可达到0.2～0.8A，最大耐压值为100kV。

2．高压硅堆的检测

高压硅堆由若干个整流管的管芯组成，所以测量时反向电阻的阻值应为无穷大，而正向阻值也为无穷大。下面以微波炉使用的高压整流堆(高压整流二极管)为例介绍高压硅堆的检测方法。

(1)数字型万用表检测

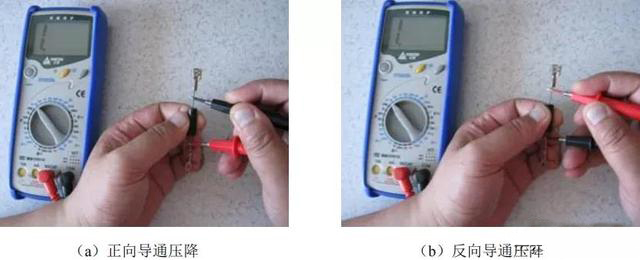

采用数字型万用表测量高压硅堆时，应该将万用表置于“二极管”挡，测得的正、反向导通压降都应为无穷大，如下图所示。若导通压降值较小或为0，则说明它漏电或击穿。

(2)指针型万用表检测

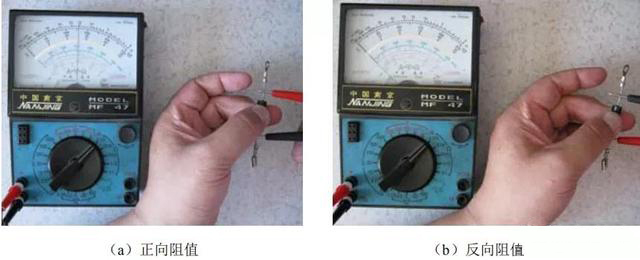

采用指针型万用表检测高压硅堆时，将它置于“R×10k”挡，黑表笔接正极，红表笔接负极，测得正向电阻阻值为150kΩ左右，如下图(a)所示；调换表笔测量的反向电阻阻值为无穷大，如下图(b)所示。

(3)整流桥堆、高压硅堆的更换

整流桥堆、高压硅堆损坏后最好采用相同参数的产品更换。若手头没有整流桥堆，可以采用2 只或4 只参数符合要求的整流管组成整流桥堆，来更换半桥整流堆或全桥整流堆。
