整流桥堆的外观和电路符号介绍

桥堆: 整流电路常见的器件, 是将四只整流二极管组成的桥式整流电路封装在一起, 实现把输入交流电压转化为输出直流电压。

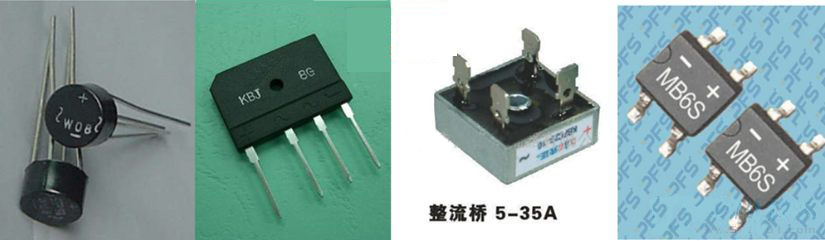

下图为常见的桥堆元器件的外观

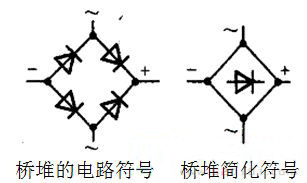

桥堆的电路符号如下:

桥堆有四个引脚, 它的“-”引脚接地, 从“+”引脚输出正极性的波动直流电压。两个“～”引脚是交流输入端。

优点:

1）电路得到简化, 由四只二极管变成一个元件。

2）大功率整流时, 可以装散热块，使电路工作稳定, 性能提高。

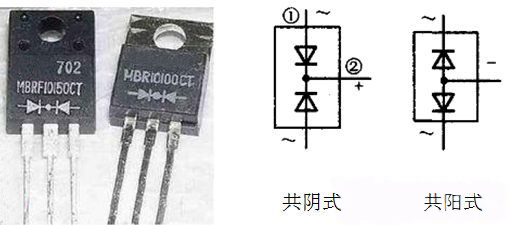

半桥堆: 半桥堆为三根引脚, 下图所示是两种半桥堆的电路符号, 它们内部的二极管连接方式不同, 一个是两只二极管的正极相连: 另一个是两只二极管的负极相连。
