直流开关电源的保护电路介绍

设计电源后，为了保护开关电源自身和负载的安全,根据直流开关电源的原理和特点，应该设计一些保护措施，例如我们常用的过热保护、过电流保护、过电压保护以及软启动保护电路。

一般的直流开关电源由输入部分、功率转换部分、输出部分、控制部分组成。

功率转换部分是开关电源的核心，它对非稳定直流进行高频斩波并完成输出所需要的变换功能。

之前有说过开关电源的最简单的组成是由全波整流器，开关管，激励信号，续流二极管，储能电感和滤波电容 C 组成。

但是为了适应用户的需求，各大开关电源制造商都致力于同步开发新型高智能化的元器件，特别是通过改善二次整流器件的损耗，通过 SMT 技术的应用使得开关电源取得了长足的进展，在电路板两面布置元器件，以确保开关电源的轻、小、薄。因此直流开关电源的发展趋势是高频、高可靠、低耗、低噪声、抗干扰和模块化。

直流开关电源最直观的缺点是存在较为严重的开关干扰，适应恶劣环境和突发故障的能力较弱。由于国内微电子技术、阻容器件生产技术以及磁性材料技术与一些技术先进国家还有一定的差距,因此直流开关电源的制作技术难度大、维修麻烦和造价成本较高,

基于直流开关电源的特点和实际的电气状况,为使直流开关电源在恶劣环境及突发故障情况下安全可靠地工作，所以一般都要设计多种保护电路来确保电源的安全和延长使用寿命。

在直流开关电源电路中，为了保护调整管在电路短路、电流增大时不被烧毁。其基本方法是,当输出电流超过某一值时，调整管处于反向偏置状态，从而截止，自动切断电路电流。

如下图所示,过电流保护电路由三极管 BG2 和分压电阻 R4、R5 组成。电路正常工作时,通过 R4 与 R5 的分压作用,使得 BG2 的基极电位比发射极电位低,发射结承受反向电压。于是 BG2 处于截止状态(相当于开路),对稳压电路没有影响。当电路短路时,输出电压为零,BG2 的发射极相当于接地,则 BG2 处于饱和导通状态(相当于短路),从而使调整管 BG1 基极和发射极近于短路,而处于截止状态,切断电路电流,从而达到保护目的。

除了保障电源因短路电流过大外，我们还要防止不同国家使用的输入电压不同导致电压过大电源损坏的情况，所以我们一般还要设计过压保护线路。

在直流开关电源中开关稳压器的过电压保护包括输入过电压保护和输出过电压保护。如果开关稳压器所使用的未稳压直流电源(诸如蓄电池和整流器)的电压如果过高,将导致开关稳压器不能正常工作,甚至损坏内部器件,因此开关电源中有必要使用输入过电压保护电路。

下图为我们之前说过的利用晶体管和继电器所组成的保护电路,在该电路中,当输入直流电源的电压高于稳压二极管的击穿电压值时,稳压管击穿,有电流流过电阻 R,使晶体管 T 导通,继电器动作,常闭接点断开,切断输入。输入电源的极性保护电路可以跟输入过电压保护结合在一起,构成极性保护鉴别与过电压保护电路。

过流和过压保护线路都是采用硬件保护机制，当电源发生电流电压问题时，会进入锁死状态，从而彻底关断开关管的工作状态，从而起到安全保护作用，这些保护一般使用在输出的部分，所以我们还要对输入端进行保护，才能保证电源的稳定性，而输出我们有高压保护，过热保护，软启动保护三种基本保护机制。

开关稳压电源的电路比较复杂,开关稳压器的输入端一般接有小电感、大电容的输入滤波器。在开机瞬间,滤波电容器会流过很大的浪涌电流,这个浪涌电流可以为正常输入电流的数倍。这样大的浪涌电流会使普通电源开关的触点或继电器的触点熔化,并使输入保险丝熔断。另外,浪涌电流也会损害电容器,使之寿命缩短,过早损坏。为此,开机时应该接入一个限流电阻,通过这个限流电阻来对电容器充电。为了不使该限流电阻消耗过多的功率,以致影响开关稳压器的正常工作,而在开机暂态过程结束后,用一个继电器自动短接它,使直流电源直接对开关稳压器供电,这种电路称之谓直流开关电源的“软启动”电路。

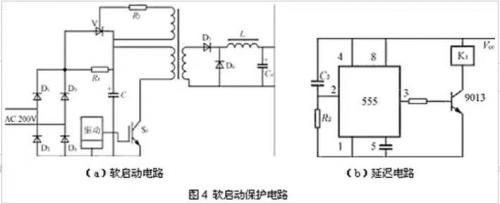

在电源接通瞬间,输入电压经整流桥(D1~D4)和限流电阻 R1 对电容器 C 充电,限制浪涌电流。当电容器 C 充电到约 80%额定电压时,逆变器正常工作。经主变压器辅助绕组产生晶闸管的触发信号,使晶闸管导通并短路限流电阻 R1,开关电源处于正常运行状态。为了提高延迟时间的准确性及防止继电器动作抖动振荡,延迟电路可采用图中所示利用 NE555 延迟电路替代 RC 延迟电路。
