直流电源延时电路图解析

直流电源延时电路图（一）

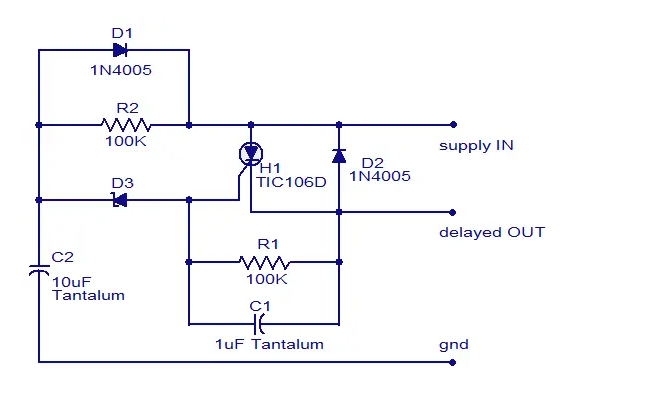

此处显示的电路图是基于SCR的简单直流电源延迟电路。该电路非常方便，可用于许多应用。该电路的工作原理非常简单。当施加输入电源时，电容器C2通过电阻R2充电，当电容器两端的电压刚好超过齐纳二极管D3的击穿电压时，它发生故障并触发SCRH1，延迟电源将在延迟OUT端子处可用。

电路必须组装在高质量的PCB上。

齐纳二极管的额定电压必须为输入电源电压的一半。

电路的电流容量取决于SCR，这里是4A。

直流电源延时电路图（二）

在设计电子电路时。有时希望在合上开关后，电源延迟一会再接通。例如在有输出的设备上，希望设备工作稳定后再输出。在音频放大器中，要等待放大器稳定后再接通扬声器等等。

图1就是这样的延迟电路。使用了时基电路555作定时器，驱动继电器，在电源开关被合上后延迟一段时间。再接通或断开电路。延迟时间由电容器C和电阻R确定，当R=100kQ2.C=10uF时，延迟时间约1.1秒。

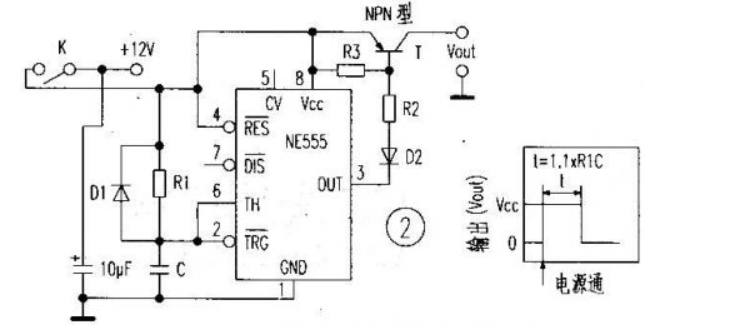

当不希望使用继电器时，可利用晶体管来延迟直流电压的接通。电路如图2所示。

在图1、图2的电路工作时只要手动开关K接通+12V电源由NE555组成的单稳态电路工作，其③脚输出高电平。在图1电路中，由继电器触点K与Vout接通+12v电源供外接负载使用∶在图2电路中，当晶体管T（PNP型）导通，其Vout与+12V电源接通，供外接负载使用。

直流电源延时电路图（三）

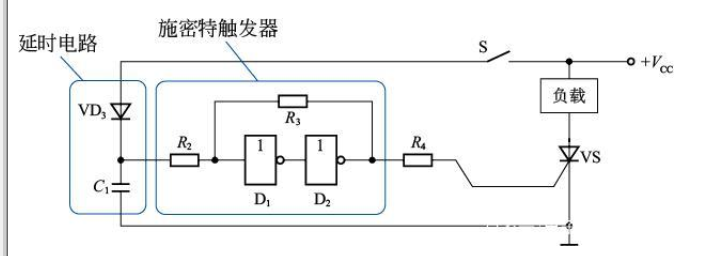

图1-21所示为直流延时切断开关电路，采用单向晶闸管控制，直流电源供电，包括二极管VD 3 与电容 C 1 构成的延时电路，非门D 1 、D 2 以及电阻 R 2 、 R 3 构成的施密特触发器整形电路，单向晶闸管VS构成的控制电路和负载等组成部分。

直流延时切断开关电路的工作原理是，接通电源开关S后，电源+ V CC 经VD 3 使 C 1 迅速充满电。 C 1 上电压由D 1 、D 2 等构成的施密特触发器整形处理后，经电阻 R 4 触发单向晶闸管VS导通，负载工作。这个过程非常迅速，可理解为接通电源开关S后负载立即工作。

切断电源开关S时，由于电容两端电压不能突变， C 1 上电压仍为“1”，施密特触发器输出电压也仍为“1”，单向晶闸管VS因触发电压存在而保持导通状态，负载继续工作。

这时， C 1 上电压开始经 R 2 和D 1 输入端放电。随着放电的进行， C 1 上电压不断下降。一定时间后，当 C 1 上电压下降到施密特触发器的负向阈值电压时，施密特触发器翻转，输出电压变为“0”，单向晶闸管VS因失去触发电压而截止，负载才停止工作。

C 1 的放电时间就是该电路的延时切断时间。由于CMOS非门的输入阻抗很高，放电过程十分缓慢，因此采用较小的电容器即可获得较长的延时时间。改变 C 1 的大小可以改变延时时间。
