整流电路硬件图解析

返回列表来源:壹芯微 发布日期 2021-05-17 浏览:-

整流电路硬件图解析

半导体二极管(5)整流电路(95)

 整流电路是利用半导体二极管的单向导电性能把交流电变成单向脉动直流电的电路。

(1)半波整流

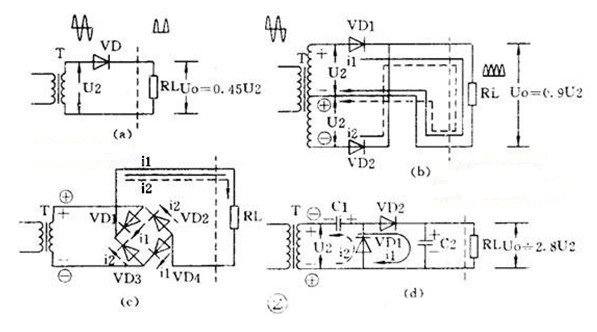

半波整流电路只需一个二极管,见图 2(a)。在交流电正半周时VD导通,负半周时VD截止,负载R上得到的是脉动的直流电

整流电路硬件图解析

(2)全波整流

全波整流要用两个二极管,而且要求变压器有带中心抽头的两个圈数相同的次级线圈,见图2(b)。负载 R L 上得到的是脉动的全波整流电流,输出电压比半波整流电路高。

(3)全波桥式整流

用 4 个二极管组成的桥式整流电路可以使用只有单个次级线圈的变压器,见图2(c)。负载上的电流波形和输出电压值与全波整流电路相同。

(4)倍压整流

用多个二极管和电容器可以获得较高的直流电压。图2(d)是一个二倍压整流电路。当U2为负半周时VD1导通,C1被充电,C1上最高电压可接近1.4U2; 当U2正半周时VD2导通,C1上的电压和U2叠加在一起对C2充电,使C2上电压接近2.8U2 ,是C1上电压的2倍,所以叫倍压整流电路。

壹芯微科技针对二三极管,MOS管作出了良好的性能测试,应用各大领域,如果您有遇到什么需要帮助解决的,可以点击右边的工程师,或者点击销售经理给您精准的报价以及产品介绍
