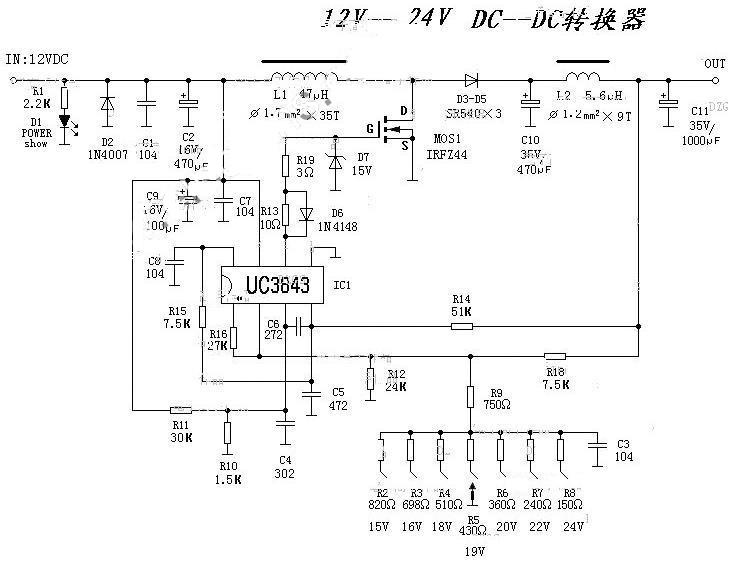

直流变换器电路图12V转24V介绍

改变一下电阻，即可改变成15V、16V、18V、20V、22V、24V等不同类型电压值。

L1用直径2cm的磁环,1.7的聚酯漆包线紧密穿绕35匝,然后用硅橡胶密封,否则容易产生滋滋声。

同时还要注意线路的走向,否则也会产生滋滋声和因走线产生的自激引起场效应管发热和损坏,有条件的可以用UC3843的贴片元件。

L2可用废旧的节能灯上的磁环紧密绕制,无特殊要求。

MOS1可用75NF75、60N06、IRF2807（电瓶车控制器里面的功率管）。

此电路可在15--24V之间任意选择,如走线合理,元器件选择合理一般无须调试即可正常工作。
