印制电路板基础知识图解

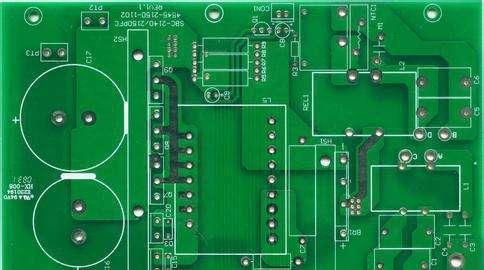

PCB（ Printed Circuit Board），中文名称为印制电路板，又称印刷线路板，是重要的电子部件，是电子元器件的支撑体，是电子元器件电气连接的载体。由于它是采用电子印刷术制作的，故被称为“印刷”电路板。

作用

电子设备采用印制板后，由于同类印制板的一致性，从而避免了人工接线的差错，并可实现电子元器件自动插装或贴装、自动焊锡、自动检测，保证了电子设备的质量，提高了劳动生产率、降低了成本，并便于维修。

发展

印制板从单层发展到双面、多层和挠性，并且仍旧保持着各自的发展趋势。由于不断地向高精度、高密度和高可靠性方向发展，不断缩小体积、减少成本、提高性能，使得印制板在未来电子设备的发展工程中，仍然保持着强大的生命力。

综述国内外对未来印制板生产制造技术发展动向的论述基本是一致的，即向高密度，高精度，细孔径，细导线，细间距，高可靠，多层化，高速传输，轻量，薄型方向发展，在生产上同时向提高生产率，降低成本，减少污染，适应多品种、小批量生产方向发展。印制电路的技术发展水平，一般以印制板上的线宽，孔径，板厚/孔径比值为代表。

分类

根据电路层数分类：分为单面板、双面板和多层板。常见的多层板一般为4层板或6层板，复杂的多层板可达几十层。

PCB板有以下三种主要的划分类型：

单面板

单面板（Single-Sided Boards） 在最基本的PCB上，零件集中在其中一面，导线则集中在另一面上（有贴片元件时和导线为同一面，插件器件再另一面）。因为导线只出现在其中一面，所以这种PCB叫作单面板（Single-sided）。因为单面板在设计线路上有许多严格的限制（因为只有一面，布线间不能交叉而必须绕独自的路径），所以只有早期的电路才使用这类的板子。

双面板

双面板（Double-Sided Boards） 这种电路板的两面都有布线，不过要用上两面的导线，必须要在两面间有适当的电路连接才行。这种电路间的“桥梁”叫做导孔（via）。导孔是在PCB上，充满或涂上金属的小洞，它可以与两面的导线相连接。因为双面板的面积比单面板大了一倍，双面板解决了单面板中因为布线交错的难点（可以通过孔导通到另一面），它更适合用在比单面板更复杂的电路上。

多层板

多层板（Multi-Layer Boards） 为了增加可以布线的面积，多层板用上了更多单或双面的布线板。用一块双面作内层、二块单面作外层或二块双面作内层、二块单面作外层的印刷线路板，通过定位系统及绝缘粘结材料交替在一起且导电图形按设计要求进行互连的印刷线路板就成为四层、六层印刷电路板了，也称为多层印刷线路板。板子的层数并不代表有几层独立的布线层，在特殊情况下会加入空层来控制板厚，通常层数都是偶数，并且包含最外侧的两层。大部分的主机板都是4到8层的结构，不过技术上理论可以做到近100层的PCB板。大型的超级计算机大多使用相当多层的主机板，不过因为这类计算机已经可以用许多普通计算机的集群代替，超多层板已经渐渐不被使用了。因为PCB中的各层都紧密的结合，一般不太容易看出实际数目，不过如果仔细观察主机板，还是可以看出来。

特点

PCB之所以能得到越来越广泛地应用，因为它有很多独特优点，概栝如下。

可高密度化。数十年来，印制板高密度能够随着集成电路集成度提高和安装技术进步而发展着。

高可靠性。通过一系列检查、测试和老化试验等可保证PCB长期（使用期，一般为20年）而可靠地工作着。

可设计性。对PCB各种性能（电气、物理、化学、机械等）要求，可以通过设计标准化、规范化等来实现印制板设计，时间短、效率高。

可生产性。采用现代化管理，可进行标准化、规模（量）化、自动化等生产、保证产品质量一致性。

可测试性。建立了比较完整测试方法、测试标准、各种测试设备与仪器等来检测并鉴定PCB产品合格性和使用寿命。

可组装性。PCB产品既便于各种元件进行标准化组装，又可以进行自动化、规模化批量生产。同时，PCB和各种元件组装部件还可组装形成更大部件、系统，直至整机。

可维护性。由于PCB产品和各种元件组装部件是以标准化设计与规模化生产，因而，这些部件也是标准化。所以，一旦系统发生故障，可以快速、方便、灵活地进行更换，迅速恢服系统工作。当然，还可以举例说得更多些。如使系统小型化、轻量化，信号传输高速化等。

部件作用

1 进程控制块：进程控制块的作用是使一个在多道程序环境下不能独立运行的程序（包含数据），成为一个能独立运行的基本单位，一个能与其它进程并发执行的进程。

2 程序段：是进程中能被进程调度程序在CPU上执行的程序代码段。

3 数据段：一个进程的数据段，可以是进程对应的程序加工处理的原始数据，也可以是程序执行后产生的中间或最终数据。

PCB中用于描述和控制进程运行的信息

1、进程标识符信息

进程标识符用于唯一的标识一个进程。一个进程通常有以下两种标识符。

外部标识符。由创建者提供，通常是由字母、数字组成，往往是用户（进程）访问该进程使用。外部标识符便于记忆，如：计算进程、打印进程、发送进程、接收进程等。

内部标识符：为了方便系统使用而设置的。在所有的OS中，都为每一个进程赋予一个唯一的整数，作为内部标识符。它通常就是一个进程的符号，为了描述进程的家族关系，还应该设置父进程标识符以及子进程标识符。还可以设置用户标识符，来指示该进程由哪个用户拥有。

2、处理机状态信息

处理机状态信息主要是由处理机各种寄存器中的内容所组成。

通用寄存器。又称为用户可视寄存器，可被用户程序访问，用于暂存信息。

指令寄存器。存放要访问的下一条指令的地址。

程序状态字PSW。其中含有状态信息。（条件码、 执行方式、中断屏蔽标志等）

用户栈指针。每个用户进程有一个或若干个与之相 关的系统栈，用于存放过程和系统调用参数及调用地址。栈指针指向该栈的栈顶。

3.进程调度信息

在PCB中还存放了一些与进程调度和进程对换有关的信息。

（1）进程状态。指明进程当前的状态，作为进程调度和对换时的依据。

（2）进程优先级。用于描述进程使用处理机的优先级别的一个整数，优先级高的进程优先获得处理机。

（3）进程调度所需要的其他信息。（进程已等待CPU的时间总和、进程已执行的时间总和）

（4）事件。这是进程由执行状态转变为阻塞状态所等待发生的事件。（阻塞原因）

进程上下文：

是进程执行活动全过程的静态描述。包括计算机系统中与执行该进程有关的各种寄存器的值、程序段在经过编译之后形成的机器指令代码集、数据集及各种堆栈值和PCB结构。可按一定的执行层次组合，如用户级上下文、系统级上下文等。

进程存在的唯一标志

在进程的整个生命周期中，系统总是通过PCB对进程进行控制的，亦即，系统是根据进程的PCB而不是任何别的什么而感知到该进程的存在的，所以说，PCB是进程存在的唯一标志。

生产流程

开料------内层-----层压----钻孔---沉铜----线路---图电----蚀刻-----阻焊---字符----喷锡（或者是沉金）-锣边—v割（部分PCB不需要）-----飞测----真空包装
