应用开关电源行业的压敏电阻选择事项了解

返回列表来源:壹芯微 发布日期 2021-01-20 浏览:-

应用开关电源行业的压敏电阻选择事项了解

压敏电阻广泛应用开关电源行业,在选用压敏电阻器前,首先应了解以下相关技术参数:

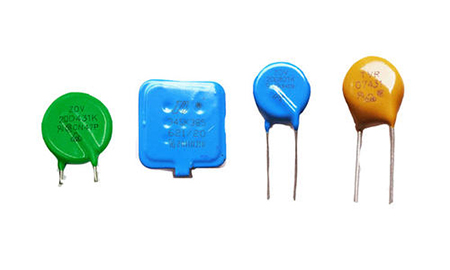

压敏电阻

1.标称电压是指在规定的温度和直流电流下,压敏电阻器两端的电压值 。2.漏电流是指在25℃条件下,当施加最大连续直流电压时,压敏电阻器中流过的电流值。3.等级电压是指压敏电阻中通过8/20等级电流脉冲时在其两端呈现的电压峰值。4.通流量是表示施加规定的脉冲电流(8/20μs)波形时的峰值电流 。浪涌环境参数包括zui大浪涌电流Ipm(或最大浪涌电压Vpm和浪涌源阻抗Zo)、浪涌脉冲宽度Tt、相邻两次浪涌的最小时间间隔Tm以及在压敏电阻器的预定工作寿命期内,浪涌脉冲的总次数N等。

一般地说,压敏电阻器常常与被保护器件或装置并联使用,在正常情况下,压敏电阻器两端的直流或交流电压应低于标称电压,即使在电源波动情况最坏时,也不应高于额定值中选择的最大连续工作电压,该最大连续工作电压值所对应的标称电压值即为选用值。对于过压保护方面的应用,压敏电压值应大于实际电路的电压值,一般应使用下式进行选择:VmA=av/bc式中 :

a为电路电压波动系数;v为电路直流工作电压(交流时为有效值);b为压敏电压误差;c为元件的老化系数,;这样计算得到的VmA实际数值是直流工作电压的1.5倍 ,在交流状态下还要考虑峰值,因此计算结果应扩大1.414倍 。

另外,选用时还必须注意:

(1)必须保证在电压波动最大时,连续工作电压也不会超过最大允许值,否则将缩短压敏电阻的使用寿命;

(2)在电源线与大地间使用压敏电阻时,有时由于接地不良而使线与地之间电压上升,所以通常采用比线与线间使用场合更高标称电压的压敏电阻器 。

(3)压敏电阻所吸收的浪涌电流应小于产品的最大通流量。
