〔壹芯〕生产IRF14040场效应管180A-40V,参数达标,质量稳定
场效应管(MOSFETS)
型号:IRF1404 极性:N
IDA(A):180 VDSS(V):40
RDS(on) MAX(Ω):0.0037 VGS(V):10
VGS(th) (V):2~4
Gfs(min) (S):106 Vgs(V):25 Io(A):60
封装:TO-220
知识科普
电力场效应晶体管极间电容与漏-源极电压的关系C=f(uDS)

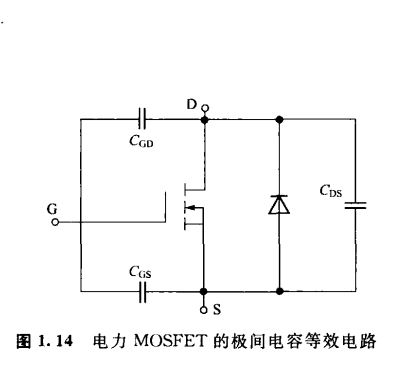

电力MOSFET的极间电容对开关过程有直接影响,其等效电路如图1.14所示。
这些电容分为两类:CGS、CGD是由MOS结构形成的,它们的大小取决于几何形状和绝缘层的厚度,其数值很稳定,几乎不随电压和温度变化;CDS则是由PN结形成的,其大小决定于沟道面积和有关结构的反偏宽度,它将会受到电压和温度变化的影响。
在应用中,常用输入电容Cin、输出电容Co及反馈电容Crss的概念,它们与电力MOSFET极间电容的关系可参见式(1.6)~式(1.8)。它们与MOSFET漏-源极间所加电压uDS的大小密切相关。
当uDS<5V时,Crss<Cin<Co
当uDS>5V时,Crss<Co<Cin

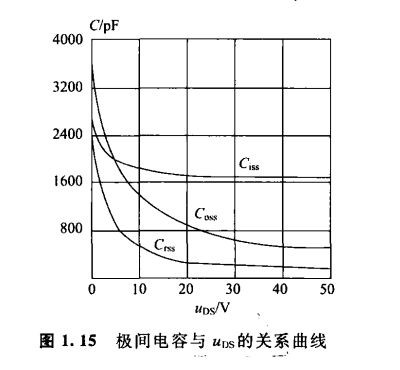

这些电容与uDS的关系曲线如图1.15所示。
开关时间与器件的极间电容和寄生电感有关,它们之间的关系都是非线性的,因此开关时间明显地与驱动源参数和漏极负载情况有关。
测试条件不同,参数值也不同,因此要明确标出测试时的uDS、iD、驱动源内阻Z0、过驱动栅极电压uGS的脉冲参数。
电力MOSFET的开关速度几乎不随温度而变化,其动态损耗也不随温度变化,其开关速度的快慢仅与寄生电容的充放电时间相对应。
