用万用表测量交流电压的原理介绍

由于的测量装置为直流微安表头，以致测量交流电压时，必须引入整流元件，构成整流系的交流电压表。万用表的交流电压挡，就是多量跟的够流系交流电压表。

万用表的整流电路，可以采用半波整流和全波整流。经整流后的平均电流，就可以应用测直流电压的方法，来测交流电压了。由于人们总是习惯以有效值来量度交流电压，因此万用表表盘上的制度也是以有效值来表示的。正弦交流电的有效电流i与均乎电流i之比，称为波形系数以kf来表示。对于全波整流kf=1.11，对于半波整流kf=2.22。

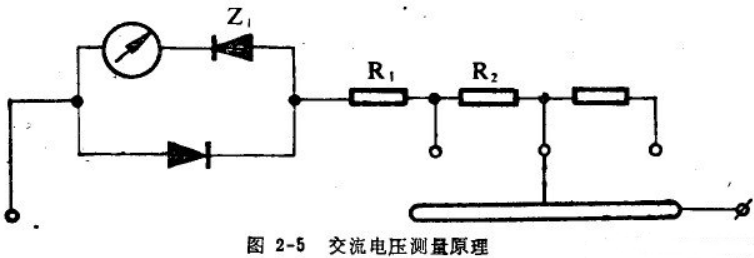

实际上的万用表交流电压测量电路，多采用半波报流方式。如图2-5所示。由因中可见，当被测交流电压正半周时，半波整疽电流经过正端于、倍增电阻r3、r2、r1、z1，流经电流表头至负端子。当被测交流电压负半周时，z1截止，表头无电流流过，整流电流经z2、 r1、r2 r3由正端子流出。万用表中的整流器，一般采用半导体整流器。交流电压的测量，一般有下述两种方法，一种是测量交、直流电压时，共用一套倍增电阻，并在表盘上各画一条刻度线。

不过达两条刻皮线上的电压数值相差较远，所以这两条刻度线—k都要标上电压的数值。另外一种则是洲量交、直流电压时，各用一套倍增电阻，这样交、直流电压刻度就可以用同一刻度线。
