用什么三极管驱动高压包图解

想将12V直流电源通过高压包升高到1000V以上，再通过整流获得一个上千伏的直流高压。想用高压包来产生直流高压，可以先用振荡器将12V直流电源变为交流，然后再通过三极管驱动高压包产生高压。电路如下图所示。

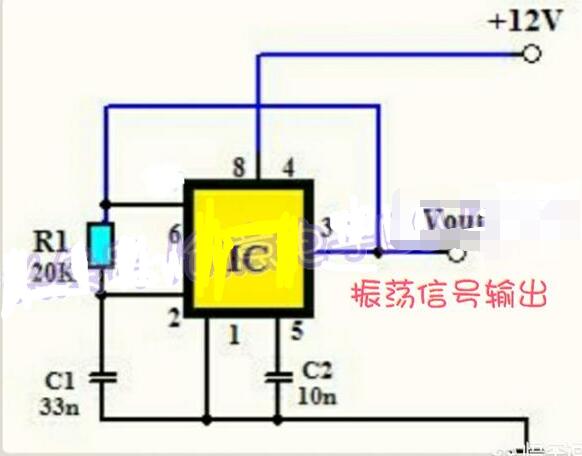

图中的IC为常用的555时基电路，这里将其接成自激多谐振荡器，电路的振荡频率由R1和C1决定，计算公式为：0.722／R1·C1。当R1、C1采用图示数值时，电路的振荡频率约为1.1KHz。接通12V电源，IC产生振荡信号，并由其③脚输出，送至后级三极管驱动电路。

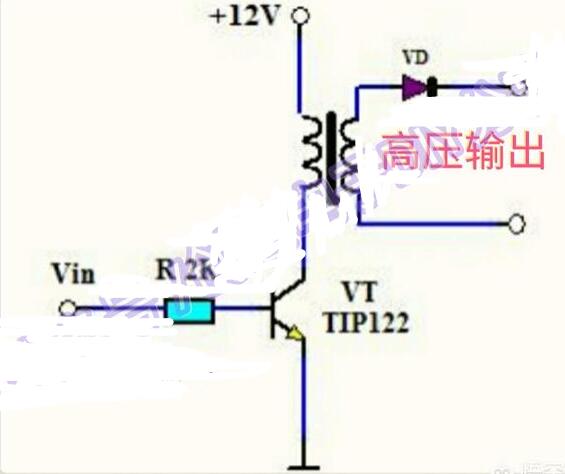

上图中的TIP122是一款NPN型大功率达林顿三极管，其β可达1000，管子的耐压值为100V，集电极电流Icm为5A，功率为65W。前级电路IC的③脚输出的矩形波振荡信号送至Vin端，并通过电阻R加至三极管的基极，经其放大后驱动高压包工作，这样在高压包的次级即可输出交流高压，该交流高压再经二极管VD整流后，输出便是直流高压。

由于本电路中高压包输出的交流频率较高，整流二极管VD不能选用1N4007这类低频二极管，应选用高频性能好的快恢复二极管，可以选用常用的UF4007，该管的整流电流为1A，耐压值为1000V。由于高压包的输出电压一般都高于1000V，这里可以将多个UF4007串联使用来提高其耐压值。本电路的输出为高压，在制作时要注意安全。
