用三极管控制的触摸式5V继电器开关电路解析

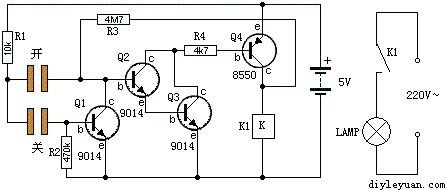

三极管触摸开关电路原理图
工作原理:
电路刚通电时,三极管Q1 Q2 Q3 Q4全部不导通,继电器K1不吸合,灯泡不亮。
用手触摸"开"金属片,电流经过R1、 人体电阻到三极管Q2的b极,三极管Q3导通,三极管Q4的b极电位下降,导致三极管Q4导通,继电器得电吸合。灯泡亮。当手从触摸点'开'松开后。由电阻R3维持Q2 Q3 Q4三极管的导通状态,继电器继续吸合。
当触摸"关"金属片时。电流经过R1 、人体电阻到三极管Q1的b极,三极管Q1导通,三极管Q2的b极电位降低,三极管Q2截止 Q3截止 Q4截止,继电器失电。灯泡熄灭。
