用三极管构成的根柢拓宽电路原理介绍

返回列表来源:壹芯微 发布日期 2023-07-25 浏览:-

用三极管构成的根柢拓宽电路原理介绍

三极管根柢拓宽电路是拓宽电路中最根柢的构造,是构成杂乱拓宽电路的根柢单元。它运用双极型半导体三极管输入电流操控输出电流的特性,或场效应半导体三极管输入电压操控输出电流的特性,结束信号的拓宽。

根柢拓宽电路通常是指由一个三极管或场效应管构成的拓宽电路。从电路的视点来看,能够将根柢拓宽电路当作一个双端口网络。拓宽的效果表如今如下方面:

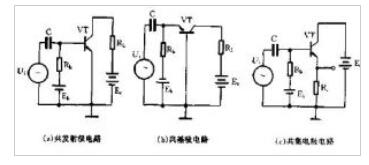

三极管-根柢拓宽电路

1.拓宽电路首要运用三极管或场效应管的操控效果拓宽纤细信号,输出信号在电压或电流的崎岖上得到了拓宽,输出信号的能量得到了加强。

2.输出信号的能量实习上是由直流电源供应的,仅仅通过三极管的操控,使之改换成信号能量,供应给负载。

共射组态根柢拓宽电路的构成。

共射组态根柢拓宽电路是输入信号加在加在基极和发射极之间,耦合电容器C1和Ce视为对沟通信号短路。输出信号从集电极对地取出,经耦合电容器C2隔除直流量,仅将沟通信号加到负载电阻RL之上。拓宽电路的共射组态实习上是指拓宽电路中的三极管是共射组态。

在输入信号为零时,直流电源通过各偏置电阻为三极管供应直流的基极电流和直流集电极电流,并在三极管的三个极间构成必定的直流电压。因为耦合电容的隔直流效果,直流电压无法抵达拓宽电路的输入端和输出端。

当输入沟通信号通过耦合电容C1和Ce加在三极管的发射结上时,发射结上的电压成为交、直流的叠加。拓宽电路中信号的状况比照杂乱,各信号的符号规则如下:因为三极管的电流拓宽效果,ic要比ib大几十倍,通常来说,只需电路参数设置合适,输出电压能够比输入电压高许多倍。uCE中的沟通量有一有些通过耦合电容抵达负载电阻,构成输出电压。结束电路的拓宽效果。

由此可见,拓宽电路中三极管集电极的直流信号不随输入信号而改动,而沟通信号随输入信号发作改动。在拓宽进程中,集电极沟通信号是叠加在直流信号上的,通过耦合电容,从输出端获取的仅仅沟通信号。因而,在剖析拓宽电路时,能够选用将交、直流信号分隔的方法,能够分红直流转路和沟通转路来剖析。

拓宽电路的构成准则:

1.确保拓宽电路的基地器材三极管作业在拓宽状况,即有合适的偏置。也便是说发射结正偏,集电结反偏。

2.输入回路的设置应当使输入信号耦合到三极管的输入电极,构成改动的基极电流,然后发作三极管的电流操控联络,成为集电极电流的改动。

3.输出回路的设置应当确保将三极管拓宽往后的电流信号改动成负载需求的电量方法(输出电压或输出电流)。
