运放电路何为运放电路???
由运算放大器组成的电路,简称为运放电路。
运放电路就是“虚短”和“虚断”
虚短和虚断“虚短”是指在分析运算放大器处于线性状态时,可把两输入端视为等电位,这一特性称为虚假短路,简称虚短。显然不能将两输入端真正短路。(输入差模电压不大于1mv)
“虚断”是指在分析运放处于线性状态时,可以把两输入端视为等效开路,这一特性 称为虚假开路,简称虚断。显然不能将两输入端真正断路。(差模输入电阻无穷大)
运放电路类型下面给大家详细讲解几种经典的运放电路,让大家能对运放电路有一个深入的理解。
01

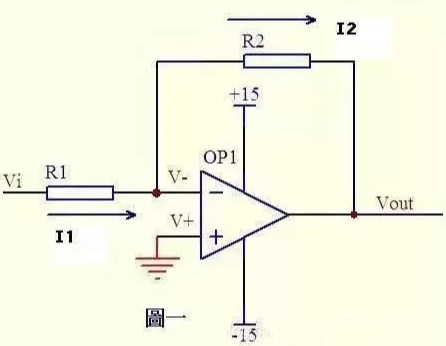

反向运算电路
分析:Vi输入信号,R2反馈电阻,Vout输出信号
由虚短,得V-=V+=0;
因此,流经R1电流Ir1=(Vi-V-)/R1=Vi/R1
由虚断,得Ir1=I2;I2=-Vout/R2;
所以Vout=-Vi*R2/R1
02

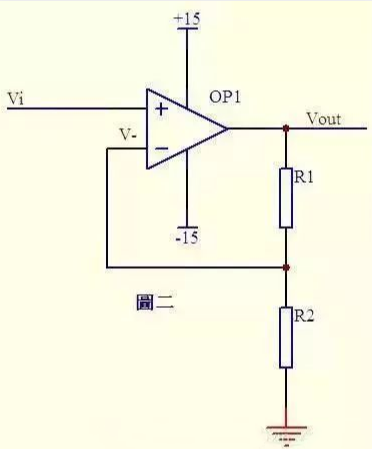

同向运算电路
分析:Vi输入信号,R1反馈电阻,Vout输出信号
由虚短,得Vi=V-;
再根据虚断,可知R1,R2可近似看成串联,则流经R1,R2的电流相等,即Ir1=Ir2;
(Vout-V-)/R1=V-/R2即(Vout-Vi)/R1=Vi/R2;故Vout=ViR1/R2-Vi=Vi(R1/R2-1);
03
加法运算电路

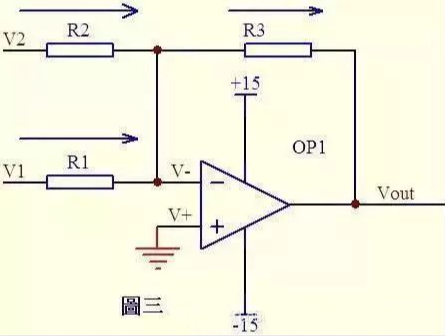

先分析图三,V1,V2输入信号,R3反馈电阻,Vout输出电压
由虚短,得V-=V+=0;
由虚断,可知流经R1,R2和R3电流分别为Ir1=V1/R1;Ir2=V2/R2;Ir3=-Vout/R3;
再根据基尔霍夫电流定律,可知流经R3得电流等于Ir1+Ir2

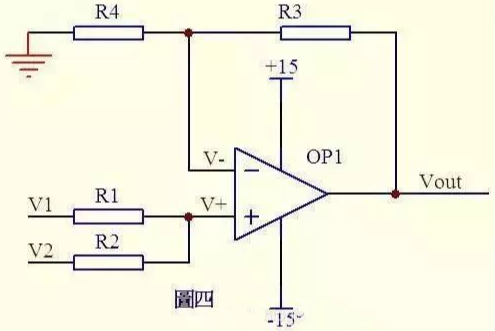

所以,Ir3=Ir1+Ir2即-Vout/R3=V1/R1+V2/R2,若取R1,R2,R3值相同,则-Vout=V1+V2;再分析图四,V1,V2输入信号,R3反馈电阻,Vout输出电压
由虚断,我们可以知道R3,R4串联,流过电流相等,即Ir3=Ir4=Vout/R3+R4;
所以,V-=Ir4R4=VoutR4/R3+R4;
由虚短可知,V-=V+;即V+=VoutR4/R3+R4;
再根据虚断,我们同样可以知道R1,R2串联,流过电流相等,即Ir1=Ir2
所以,(V1-VoutR4/R3+R4)/R1=-(V2-Vout*R4/R3+R4)/R2;
如果R1=R2,R3=R4,则V1+V2=Vout;
顾名思义这两个电路就是电压加法器,简称加法运算电路。 04

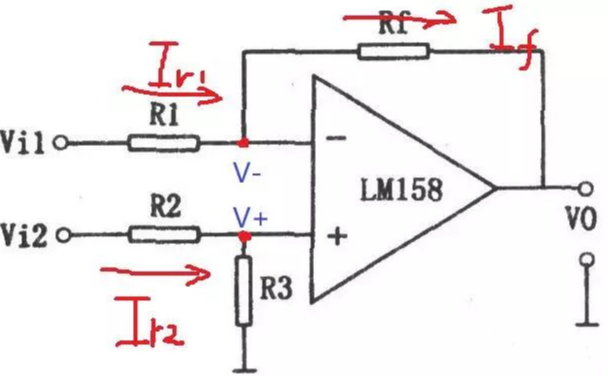

减法运算电路
分析:Vi1,Vi2输入信号,Rf反馈电阻,Vo输出信号
由虚断可知,R3和R2,R1和Rf可近似看成串联,则流经其电阻电流Ir2=Ir3;Ir1=If;即{(Vi2-V+)/R2=V+/R3; (Vi1-V-)/R1=(V- -Vo)/Rf} ;----------a
由虚短得,V-=V+;----------b
假设以上电阻阻值相等,则联立ab两式,解得Vo=Vi2-Vi1;
