有桥交错PFC拓扑介绍

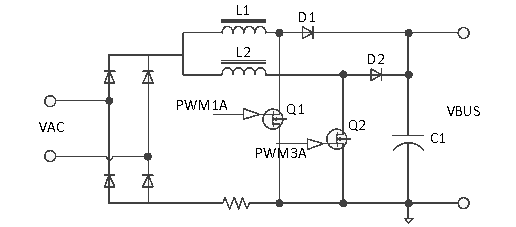

有桥交错PFC拓扑

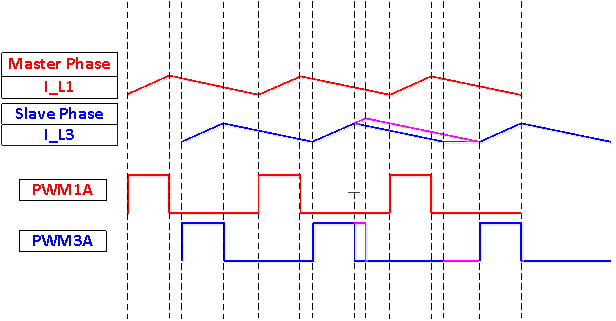

有桥交错PFC之错相

通过调节频率使PFC电感电流在每个高频周期过零，以实现PFC二极管的零电流关断，消除反向恢复损耗。PFC二极管电流过零后，PFC电感与MOSFET寄生电容谐振，使Vds过零以实现零电压开通，不过零则谷底开通，降低开关损耗。两相TM交错180deg后可大幅减小输入高频纹波。

该拓扑特点总结如下：

(1)存在低频整流二极管的导通损耗; 并联两个整流桥,解决散热问题。

(2)其零电流关断特性消除了升压二极管的反向恢复损耗; 可以采用便宜的快恢复二极管。

(3)使用TM控制可以实现MOS管的谷底开通; 降低MOS管的开通损耗。

(4)两相交错可以减轻TM控制引入的高频纹波。减少母线电容数量。

(5)关键高频器件只有2个MOS管，主电路成本占优势。

(6)PFC控制、驱动、采样都可以放在AGND上，减少了隔离器件使用，外围电路占成本优势。

(7)PFC变频控制，EMC比较差，增加比较多的成本。
