压敏电阻VDR选型与注意事项

压敏电阻的测量如何呢

压敏电阻测量时将万用表置10k档，表笔接于电阻两端，万用表上应显示出压敏电阻上标示的阻值，如果超出这个数值很大，压敏电阻价格，则说明压敏电阻已损，压敏电阻的选用，一般选择标称压敏电压V1mA和通流容量两个参数。

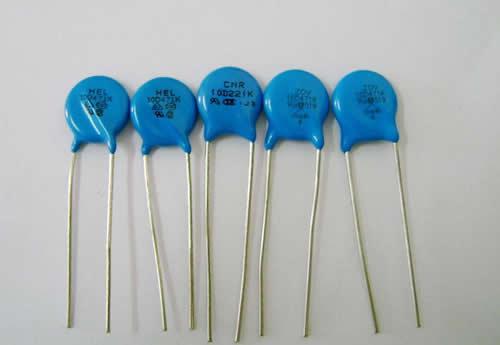

压敏电阻是一种具有瞬态电压抑制功能的元件，可以用来代替瞬态抑制二极管、齐纳二极管和电容器的组合，与热敏电阻不同的是：热敏电阻是起限流作用，压敏电阻，而压敏电阻是限压作用。

使用时只需将压敏电阻器并接于被保护的IC或设备电路上，当电压瞬间高于某一数值时，压敏电阻阻值迅速下降，导通大电流，从而保护IC或电器设备，当电压低于压敏电阻工作电压值时，这就是压敏电阻的工作原理过程。

压敏电阻VDR选型及注意事项

选用压敏电阻VDR器前，应先了解以下相关技术参数：标称电压是指在规定的温度和直流电流下，压敏电阻VDR器两端的电压值 。漏电流是指在25℃条件下，当施加最大连续直流电压时，压敏电阻VDR器中流过的电流值。等级电压是指压敏电阻VDR中通过8/20等级电流脉冲时在其两端呈现的电压峰值 。通流量是表示施加规定的脉冲电流（8/20μs）波形时的峰值电流 。浪涌环境参数包括最大浪涌电流Ipm（或最大浪涌电压Vpm和浪涌源阻抗Zo）、浪涌脉冲宽度Tt、相邻两次浪涌的最小时间间隔Tm以及在压敏电阻VDR器的预定工作寿命期内，浪涌脉冲的总次数N等。

一般地说，压敏电阻VDR器常常与被保护器件或装置并联使用，在正常情况下，压敏电阻VDR器两端的直流或交流电压应低于标称电压，即使在电源波动情况最坏时，也不应高于额定值中选择的最大连续工作电压，该最大连续工作电压值所对应的标称电压值即为选用值。对于过压保护方面的应用，压敏电压值应大于实际电路的电压值，一般应使用下式进行选择：VmA=av/bc式中 ：

a为电路电压波动系数；v为电路直流工作电压（交流时为有效值）；

b为压敏电压误差；c为元件的老化系数；

这样计算得到的VmA实际数值是直流工作电压的1.5倍 ，在交流状态下还要考虑峰值，因此计算结果应扩大1.414倍 。

另外，选用时还必须注意：

（1）必须保证在电压波动最大时，连续工作电压也不会超过最大允许值，否则将缩短压敏电阻VDR的使用寿命；

（2）在电源线与大地间使用压敏电阻VDR时，有时由于接地不良而使线与地之间电压上升，所以通常采用比线与线间使用场合更高标称电压的压敏电阻VDR器 。

压敏电阻VDR所吸收的浪涌电流应小于产品的最大通流量。
