压敏电阻击穿的常见原因-压敏电阻坏了要用什么代替

返回列表来源:壹芯微 发布日期 2020-06-02 浏览:-

压敏电阻击穿的常见原因-压敏电阻坏了要用什么代替

压敏电阻具有保护和稳压的特性,在使用时可以保护电压,避免过压导致压敏电阻击穿,出现短路的情况。那么你知道压敏电阻击穿的常见原因有哪些吗?压敏电阻坏了用啥代替比较好?请往下看。

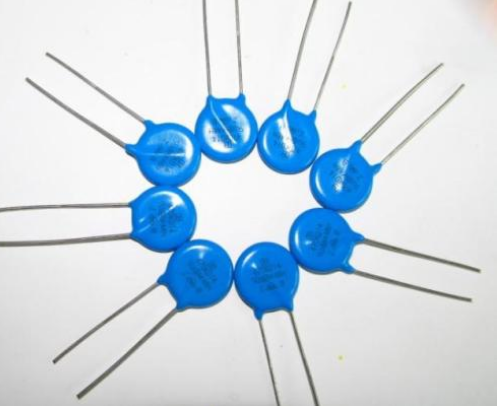

压敏电阻

压敏电阻击穿的常见原因

压敏电阻一般是跨接在电路电源两级之间的元件,它的作用是使整个电路的供电电压维持在一个合理的设计范围内,防止电压突增变化烧毁电路,所以也叫浪涌保护器。

它本身是半导体材料,相当于可变电阻,电源正常没有浪涌时,压敏电阻相当于开路,电阻无穷大;当电压变大到一定程度,压敏电阻开始导通,本身有电流流过,对电压进行分压,保证后续电路输出的电压额定不变。

任何元件设计都有极限参数和指标,当电压过大,会导致压敏电阻流通电流过大,发热,进而击穿,有些击穿是可以自恢复的,有些则会烧毁元件。下图中UR是压敏浪涌保护电阻,FU是电流保险管,T为交流变压器。

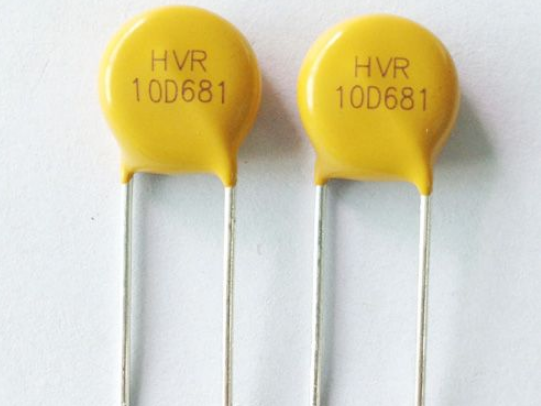

压敏电阻

压敏电阻坏了用啥代替

当压敏电阻两端的电压略高于额定电压时,压敏电阻会迅速击穿和通电,工作电流从高阻状态急剧增加到低阻状态。当两端的电压低于额定电压时,可以使压敏电阻恢复到高电阻状态。当压敏电阻两端的电压超过其最大极限电压时,压敏电阻将完全崩溃,无法恢复。

压敏敏感电阻一般用在保护电路上,过压后造成短路,导致前保险丝烧断,从而保护电器不扩大故障范围。常用于电视机、电话等家用电器(主要是避雷器)。等等。因此,当电压电阻被打破时,当暂时找不到相应的电压电阻时,就可以移除,暂时不使用。只要电压稳定,在短时间内不会影响电器的使用。因为它在电路中通常是并联的。如果电压电阻损坏,不要更换为普通电阻,因为它没有作用。普通电阻器和压敏感电阻器是两个无法更换的,也是不可能替代的。

使用质量不合格、质量低劣的压敏电阻,可能引起压敏元件爆炸。因此,它也会影响其他组件的使用。在购买压阻器时,我们需要选择一个正规的电子元器件商城,这样质量才有保障。

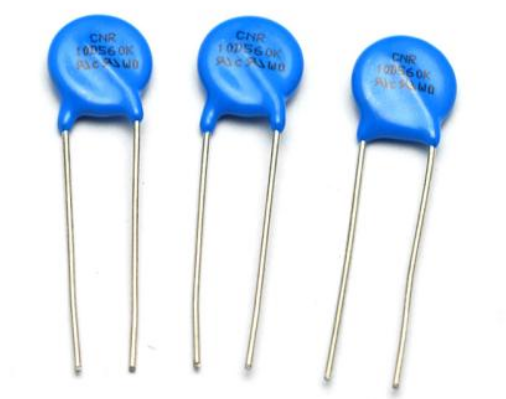

压敏电阻

压敏电阻烧坏处理办法

压敏电阻常用作过压保护设备,但是它的通流容量虽大,但能量容量却不大。另外它的冲击电流最大脉冲宽度远远小于大中功率半导体系统实际脉冲电流宽度,所以才会时常发生短路或爆炸。

压敏电阻电压通常以在压敏电阻上通过1mA直流电流时的电压来表示其是否导通的标志电压,这个电压就称为压敏电压。压敏电压也常用符号U1mA表示压敏电压的误差范围一般是±10%。

在试验和实际使用中,通常把压敏电压从正常值下降10%作为压敏电阻失效的判据。最大持续工作电压UC:指压敏电阻能长期承受的最大交流电压有效值Uac或最大直流。

最大箝位电压限制电压:技术规格书中给出的最大箝位电压值是指给压敏电阻施加规定的8/20μs波冲击电流时压敏电阻上呈现的电压。

正确替换压敏电阻

1)探测电路必须先找出解决问题的原因。

2)更换压敏电阻的容量不应太大。

3)更换时可以找到同一型号。

4)在技术人员的帮助下寻找新的解决方案。

5)压敏电阻的质量要过硬。
