压敏电阻好还是瞬态抑制二极管好

以电源防护方案来说，这类的防护设计以防雷和限压为主，陶瓷气体放电管为一级保护，二极防护多由压敏电阻和TVS二极管来泄放雷击浪涌的残压。那么，到底是用压敏电阻好还是TVS管好？

工作原理

压敏电阻，英文简称VDR，一种非线性伏安特性的电阻器件，主要应用在电路承受过压时进行电压箝位，吸收多余的电流以保护敏感器件。当加上压敏电阻上的电压低于阈值时，相当于一个断开状态的开关；当加上压敏电阻上的电压高于阈值时，相当于一个闭合状态的开关。对于压敏电阻来说，采用的是物理吸收原理，每经过一次电压冲击，就会受到一定的损伤，形成无法恢复的漏电通道。

TVS二极管，一种新型高效能电路保护器件，具有高浪涌吸收能力和PS级响应速度。当TVS管两端经受瞬间高能量冲击时，能以PS级速度把两端的阻抗值由高阻抗变为低阻抗，吸收瞬间的大电流，把两端的电压箝制在一个预定值，从而保护后面的电路元件免受瞬态高压尖峰脉冲的冲击。

产品特性

由氧化锌制成的压敏电阻，ns级响应速度，尺寸小、不占空间，成本低，能够承受更大的浪涌电流，体积越大承受的浪涌电流越大，最大可达到上百KA；但是压敏电阻的非线性特性差，大电流时候限制电压高，低电压时漏电流大，并且经过一定能量冲击数之后，容易老化；

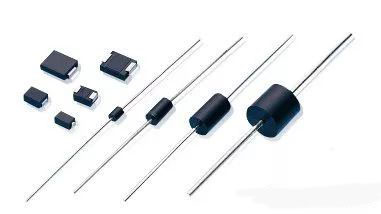

由半导体材料制成的TVS管，ps级响应速度，瞬态功率大，漏电流低，箝位电压击穿偏差小，易控制，体积小，高可靠性，使用寿命长，无损坏极限；在浪涌电流保护方面，TVS管的通流量不及压敏电阻。

应用范围

电子元器件的独有特性，决定了其应用环境：

1）压敏电阻：倾向于电源防护，多用于防雷系统中；

2）TVS管：应用范围极其广泛，如汽车、计算机系统、通讯设备、家用电器、仪器仪表、交/直流电源、I/O端口、ISDN的保护、通讯端口、继电器等各个领域。

到底是压敏电阻好还是TVS管好？在实际电路防护中，最关键的还是要对抑制对象和保护对象有充分的认识。
