压敏电阻的主要特性-压敏电阻的优缺点是什么

返回列表来源:壹芯微 发布日期 2020-06-01 浏览:-

压敏电阻的主要特性-压敏电阻的优缺点是什么

压敏电阻常见于电路板接交流电源处,它是一种限压型保护元件,压敏电阻参数有很多,特性不一样,那么压敏电阻主要特性是什么?压敏电阻的优缺点又有哪些呢?今天小编给大家科普下压敏电阻的特性及它的优缺点,请往下看。

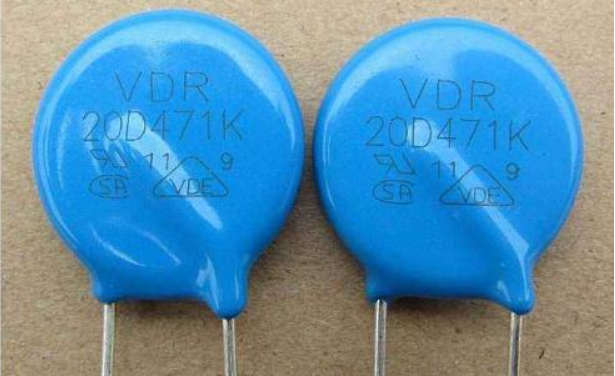

压敏电阻

压敏电阻主要特性

横截面积越大,其通流容量也就越大。氧化锌压敏电阻的伏安特性如图2。这种对称型的伏安特性可用于吸收交流或直流正、负极性的浪涌电压。在一定的电压范围内.其阻抗接近于开路状态.只有微安级的漏电流通过,故功耗甚微。该元件的适用电压范围特别广.可从几伏到几十万伏,而且对过电压的响应时间非常快.一般不大干50 n S:当电压达到一定值。压敏电阻中的电流陡然增大。它承受电流的能力非常惊人,可达几十千安,而且不会导致电流的上升速率增大.不会产生续流和放电延迟现象。虽然压敏电阻的瞬时功率非常大,但平均持续功率却很小.故不能长时间工作于导通状态。

表示压敏电阻的特性参数有数个.其中最重要的就是压敏电压和通流容量。所谓压敏电压。是指压敏电阻在一定沮度范围内规定电流下的电压降。通常规定电流为1m A直流,该基准电流下的压敏电压记作V lmA。必须指出的是。压敏电阻的残压与压敏电压并非同一概念,它是压敏电阻通过某一给定的脉冲电流在其两端产生的电压降。压敏电阻的耐浪涌能力用通流容量表示。所谓通流容量。是指按规定的时间间隔和次数,在压敏电阻上施加规定的波形电流冲击时,压敏电压参数变化不超过规定值的最大峰值电流。目前测试该参数大多采用8&TImes;20uS的冲击波形,要求VlmA的变化率不超过±lO%。

压敏电阻的外形封装主要有片状引线型、环型、芯轴型和圆柱型油浸罐式几种。其中.大通流容量的压敏电阻采用后两种封装形式。

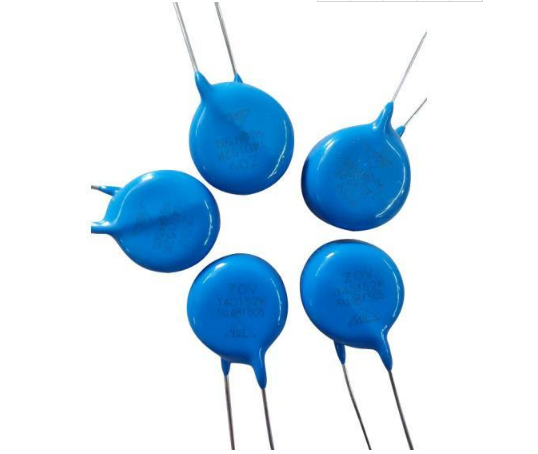

压敏电阻

压敏电阻的优缺点是什么

1)压敏电阻优点

• 多种浪涌吸收能力:标准、高浪涌、超高浪涌,压敏电阻的物理尺寸决定其浪涌吸收能力;

• 广泛的可变电阻电压范围18V-1800V,其精度通常在10%上下,能够满足低压到高压的应用需求;

• 单体通流量可达到几百安培至几十千安培,直径为53mm的压敏电阻单体在8/20us波形的单次通流量可达到70KA;

• 响应速度快ns级,比TVS管慢些,比气体放电管快;

• 尺寸多样化,各种引线形式:直、弯和其他特殊引线类型;

2)压敏电阻缺点

• 寄生电容大,在高频信号系统中会引起高频信号传输畸变;

• 一种老化型元器件,在大功率电源端口保护时,常与气体放电管串联使用,减缓老化,延长使用寿命;

压敏电阻自身的优劣特性,决定了其应用环境,一般主要应用于AC交流输入端防雷保护中。

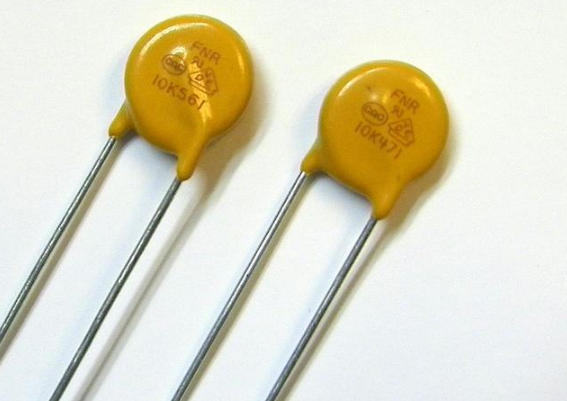

压敏电阻

压敏电阻应用范围

电源系统、浪涌抑制器、安防系统、电动机保护、汽车电子系统、家用电器

压敏电阻主要应用于瞬态过电压保护,但是它的类似于半导体稳压管的伏安特性,还使它具有多种电路元件功能,例如可用作:

(1)直流高压小电流稳压元件,其稳定电压可高达数千伏以上,这是硅稳压管无法达到的。

(2)电压波动检测元件。

(3)直流电平移位元件。

(4)均压元件。

(5)荧光启动元件
