原理图的制作-画原理图非常见技巧大全图解

原理图

原理图，顾名思义就是表示电路板上各器件之间连接原理的图表。在方案开发等正向研究中，原理图的作用是非常重要的，而对原理图的把关也关乎整个项目的质量甚至生命。

画原理图非常见技巧汇总

最近在画一个原理图，把一些比较好的经验分享一下，比较普通的就不提了。

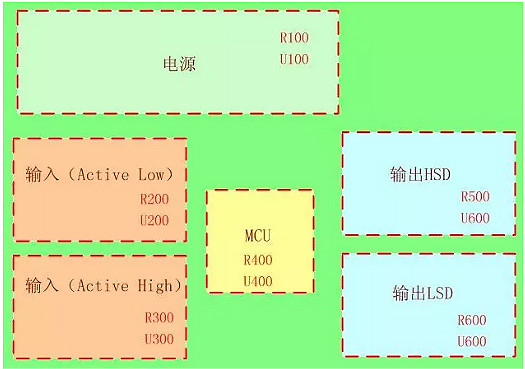

1.把每个功能模块分离开来，以100，200，300……记录，并且用虚框标明。

2.输入模块在图的左半部分，输出模块在右半部分，电源在左上半部分，MCU在中间部分。

3.选择最常用的电阻和电容，缺省电阻（精度如5%，封装0603），缺省电容（精度如10%，封装0603，耐压50V），如有与之不同则必须显示出来。

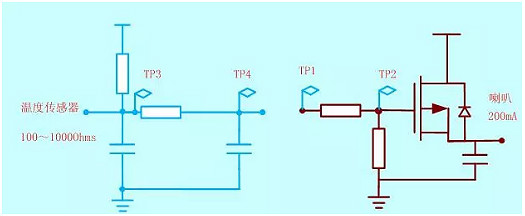

4.确认在每个信号点添加测试点。

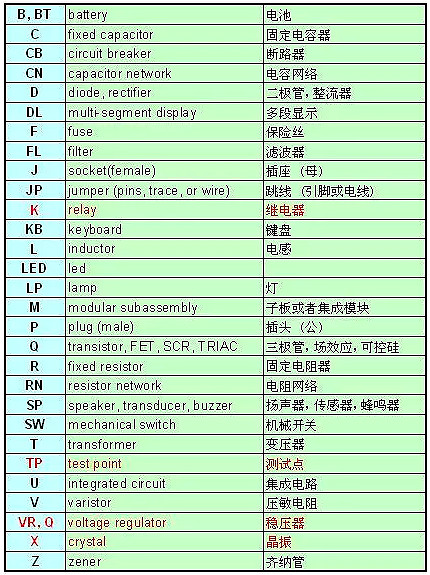

5.标号需按照以下定义：

6.地平面符号如下：

7.注明输入/输出信号的功能（简写形式），输入/输出信号的大小（电流）。电源信号注明电压大小和最大电流。敏感信号需要注明。

原理图的制作

对于原理图的制作，不同的技术人员有自己的方法，这一点没有一个统一的标准，你所习惯的或许你认为是最好的，但是别人不习惯的话就会觉得很烂。

无论是被用作在反向研究中分析线路板原理和产品工作特性这些产品本身的功能特征，还是被重新作为正向设计中的PCB设计基础和依据来使用，PCB原理图都有着其特殊的作用。最重要的，在产品的调试、维修及改进过程中起着不可或缺的作用。深圳在PCB抄板、原理图反推等反向研究领域做的比较出色，市场以及技术都已经较为成熟，并且因为其得天独厚的地理优势以及电子产品的广阔市场背景。
