用两个三极管组成的逆变器电路图解

返回列表来源:壹芯微 发布日期 2023-07-24 浏览:-

用两个三极管组成的逆变器电路图解

若双13V变压器是采用铁氧体磁芯制作的高频性能较好的高频变压器,那么只要采用两个三极管即可构成一个简单的逆变器,电路如下图所示。

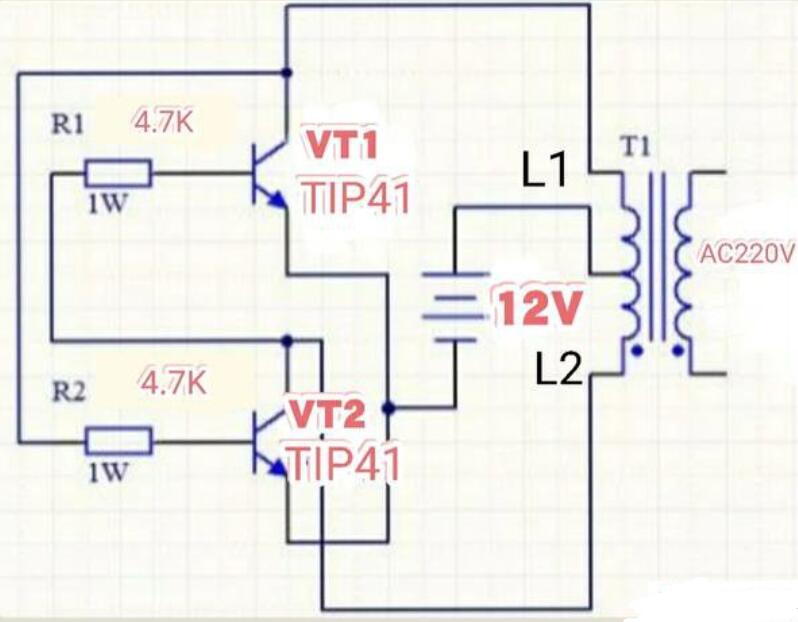

两个三极管构成的简易逆变器电路

电路中,两个三极管及变压器初级线圈L1和L2组成一个简单的振荡电路。虽然电阻R1和R2取值一样,三极管VT1和VT2的型号相同,但由于三极管参数的离散性,它们不可能完全一样,故接通电源后总有一个管子先导通。这里假定VT1先导通,则12V直流电源通过变压器初级线圈L1及VT1的c-e两极构成回路,由于L1中有电流通过,L2将产生一个反向的感生电压促使VT1截止,VT2导通。在VT2导通后,变压器的L2线圈将有电流流过,就这样,两个三极管轮流导通与截止,在升压变压器的次级输出的便是升高的交流电压。

TO-220封装的TIP41C

电路中的两个三极管VT1和VT2可以选用功率较大的TIP41C三极管,该管的耐压值为100V,Icm为6A,Pcm为65W。在选用三极管时,要求两个管子的β尽可能高一些。

顺便说一下,这个逆变器电路输出的波形非正弦波,频率在数百至数千赫,具体的频率与电源电压及变压器有关。本电路只适合驱动灯泡这类负载。
