源跟随器的图文详解

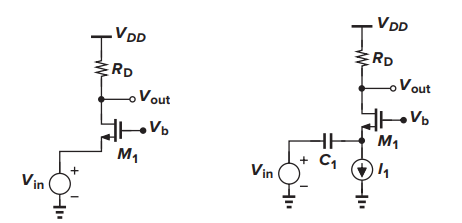

在共源放大器和源跟随器中，输入信号都是加在MOS管的栅极。我们也可以把输入信号加在MOS管的源端。共漏级在源端接受输入，在漏端产生输出。栅极接一个直流电压，以便建立适当的工作条件。在另一种方法中，M1管用一个恒流源来偏置，信号通过电容耦合到电路。

分析第一张图的大信号特性。假设 Vin 从某一个大的正值减小。当Vin > =Vb-VTH 时，M1 处于关断状态，所以Vout =VDD。当 Vin 较小时，如果M1 处于饱和区，可以得到

随着Vin 的减小，ID 增大，Vout 逐渐减小。

在上式满足时，最终 M1 进入线性区。

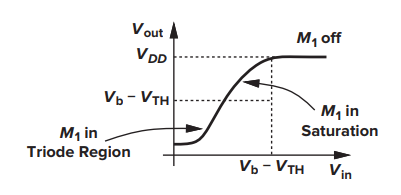

共栅极的输入-输出特性曲线。图中显示，如果Vin 减小，M1 进入线性区(Triode Region)。如果M1 是饱和状态，输出电压可以写成

Vout 对Vin 求偏导，可得小信号增益：

假设：

可以得到：

这增益是正值。

共栅极的输入输出阻抗也是要关心的。

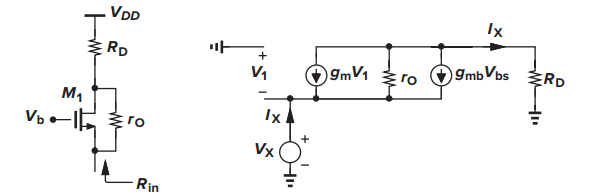

从小信号模型分析，V1 =-VX，流过ro 的电流等于IX+gmV1+gmbV1=IX-(gm+gmb)VX，把ro 和RD上的压降加起来可以得到

这个结果是源跟随器在源端所看到的阻抗。
