Y电容容量不能太大的原因了解

1、Y电容

Y电容是安规电容的一种，安规电容是指用于这样的场合：即电容器失效后，不会导致电击也不会不危及人身安全。也就是因为这样安规电容与其他普通的电容有着不一样的地方，普通的电容在电源断开之后很长一段时间还会保留一定残留电压，一旦手触碰到就会发生电击，而安规电容却不会。Y电容大多数为蓝色，但是也有黄色的，由于是安全电容，因此Y电容上面一般都会标有相关的认证，例如CQC、VDE、UL等认证。如下图：

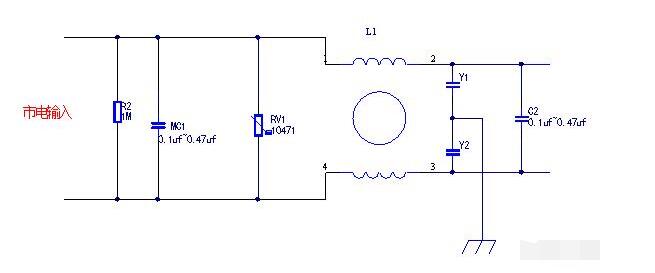

Y电容通常接于零线与地或者火线与地之间，如下图是I级EMI滤波电路，Y1和Y2是Y电容，通常两个串联一起，根据耐高压分为Y1、Y2、Y4三个等级，其中：Y1电容耐高压值>8kV;5kV

2、漏电流

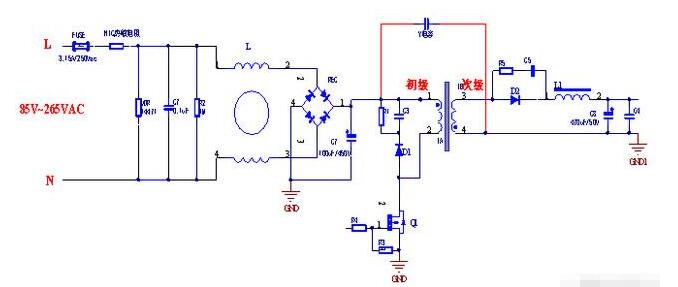

对于开关电源，Y电容通常接于一次侧(初级)与二次侧(次级)之间，如下图，Y电容器可为一次侧耦合到二次侧的干扰电流提供回流路径。

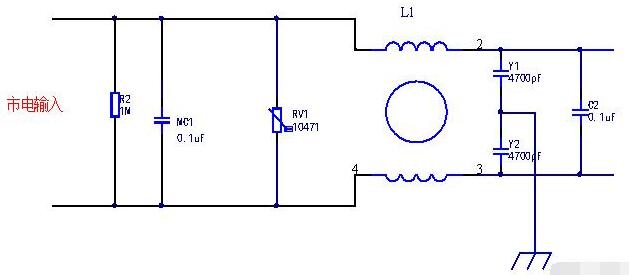

那么Y电容容量为什么不能太大呢?我们知道Y电容对于EMC有很大的帮助，由于是共模电容，因此需要接地，那么就会有一个漏电流，还是以上面的EMI滤波电路为例，Y电容漏电流I=2πfCU

其中：f是市电频率，即50Hz，C为Y电容总容量(4700pF+4700pF=9400pF)，U对地端电压，这里取110V即可。则可以计算得出漏电流有0.32A之多，并且会发现漏电流与容量成正比关系，也就是说容量越大漏电流也就越大，对于220V/50Hz交流电网供电的用电器，很多国家都规定漏电流不得大于1mA，对于手持式以及移动设备等其他用电产品对漏电流也有不同的要求，因此如果电源产品需要接Y电容，容量一般都不是很大，有时候甚至去掉Y电容，因此我们经常看到的Y电容容量基本上都是不大于0.1uF。
