学习PC电源知识,先认识肖特基整流二极管

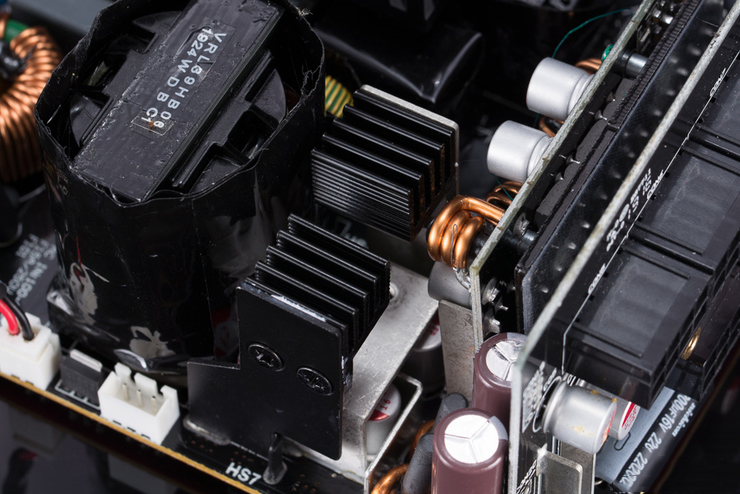

(电源+12V输出的整流电路(上图为ROG Strix 750W电源)

肖特基整流和同步整流一般位于PC电源的低压侧，也就是我们常说的二次侧，其中肖特基整流除了+12V使用外，也会用在+5V和+3.3V输出上，当然也有+12V使用肖特基整流而+5V与+3.3V通过DC-DC从+12V转出的产品;而同步整流则多数应用在+12V上，基本上都是搭配DC-DC实现+5V和+3.3V的输出，但甚少有+12V使用同步整流、+5V与+3.3V使用肖特基整流的产品，因为这种结构无论是性能还是成本都没有优势，堪称是一种“奇葩组合”。

因此当我们提到电源采用的是同步整流还是肖特基整流时，多数情况下都是指代+12V输出的低压整流方式。而+12V在今天已经是PC电源的输出大头，往往能占据输出功率80%甚至更高的组成，所以同步整流和肖特基整流的优劣，对电源性能的表现起到了重要的决定性作用。

什么是肖特基整流?

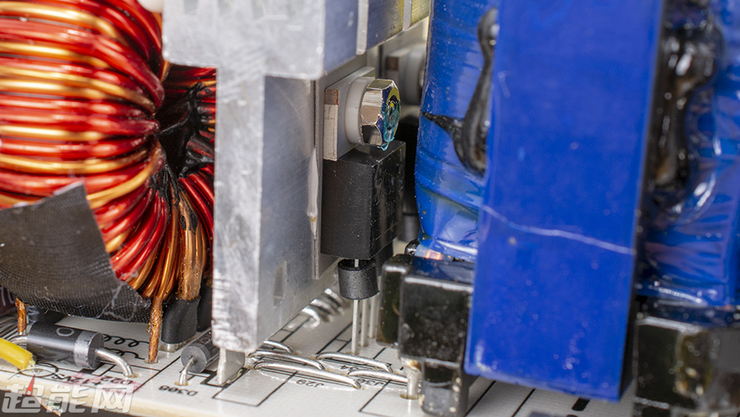

肖特基二极管(上图为技嘉P650B电源)

肖特基二极管是以其发明者肖特基博士(Schottky)命名，全称为Schottky Barrier Diode，即肖特基势垒二极管，简称SBD，是一种低功耗的超高速半导体器件。其使用方法与快速恢复二极管有些类似，但两者的特性有明显的差异，快速恢复二极管的反向恢复时间一般在50微秒左右，而肖特基二极管的反向恢复时间更短，可以达到纳秒级，而且正向导通的压降更低，不过其相比快速恢复二极管在耐压值和漏电流上有所不如，因此肖特基二极管常用于高频、低压、大电流的场合中，例如PC电源就是一个很好的应用场合。

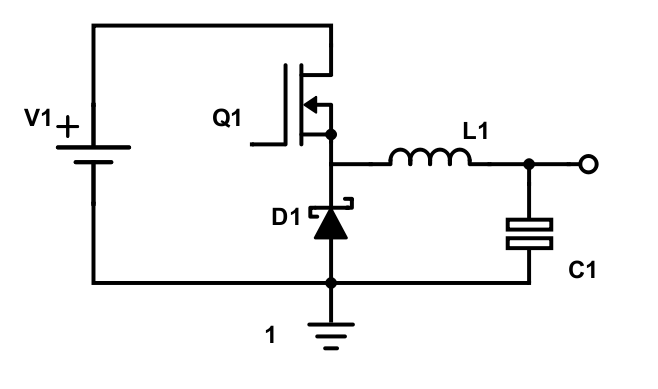

肖特基整流电路原理简图

使用肖特基二极管进行整流的优势是电路结构比较简单，而且转换效率还算不错，普遍可以达到80%以上，因此入门级的PC电源在二次侧部分大都使用肖特基整流。肖特基整流电路的简化图如下所示，当晶体管Q1导通时，电流不流向肖特基二极管D1，而晶体管Q2断开时，正向电流则会流向D1， 由于二极管有单向导通的特性，因此只要晶体管Q1能实现导通和断开的切换，就可以实现整个电路的整流输出，而这部分的控制并不需要专门的驱动电路。

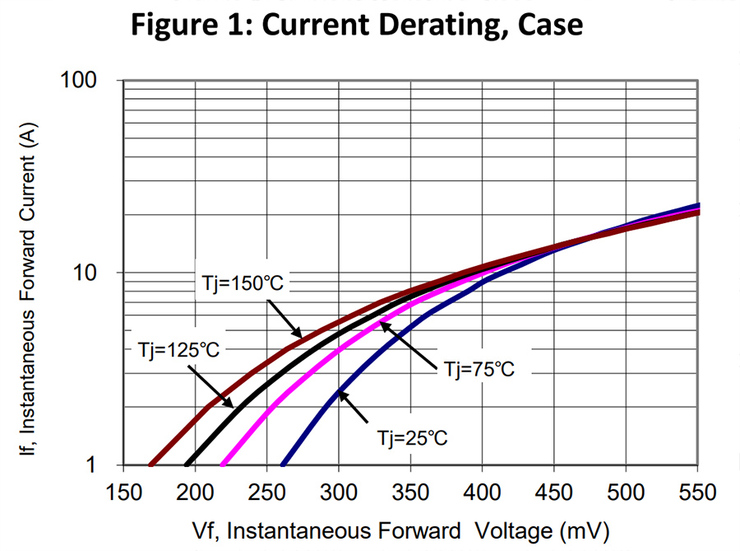

PFR40L60CT肖特基二极管的压降曲线

从这个电路我们也可以看出，由于晶体管导通时的能量损耗极低，因此整个电路损耗大部分都是肖特基二极管的正向压降带来的。肖特基二极管的正向压降并不是固定值，实际上会随着通过电流的增加而增加，但并不是线性关系，具体的曲线会根据产品的不同而不同，例如上图就是PFR40L60CT肖特基二极管的正向压降曲线 ，可以看到其正向压降在输出电流10A时，基本都处于0.4V左右，这意味着其此时损耗的功率为0.4V*10A=4W。
