相同极性场效应管功放电路制作解析

场效应管偶次谐波丰富， 听感颇有电子管的风味。 而且其输出功率相比电子管可以做得很大，且成本不高，所以胆前级配场效应管功放，在发烧圈内很流行。

本电路输入部分较为简洁，采用一对性能指标完全一致的音频低噪声管 C1815组成差分放大电路，由负载输出端的 33kΩ电阻和 1kΩ电阻经分压反馈到 BG2 的基极，自动平衡输出管的工作电压，省去调整中点电压的麻烦，实测<50mV。

BG3 是一级恒流源，以改善差分放大电路的共模抑制比。其基极电位是由发光二极管提供，性能和信噪比优于稳压二极管，使 BG3 的基极电位控制在 1.8V 左右。工作时，该管还可起到指示灯的作用。BG5 是另一级恒流源，使 BG4 的电压增益有较大提高。

BG6、BG7、BG8 为中功率电压放大推动管。其中 BG6起到调整整机静态电流的作用，调整元件只有带锁紧螺栓的 VR 一个。调试前，该可调电阻置于中间位置，用 1A 直流电流表串接在正电源和二只功率管的 D极，微调 VR，阻值大则电流大，一般调整在 200mA左右，并锁紧可调电阻。由于场效应管的负温度特性，静态电流会自动减流，但不会影响整机的正常工作。8 只场效应管应尽量配对一致，这样可防止某管发热量大的状况。

本机耦合电容器仅有输入端每声道一个，一定要采用 CBB 无感电容。笔者经过试验，任何电解电容(包括极品)，由于存在一定的漏电率，卷绕电感和转换速率低等缺点，在大音量状态下都不能胜任，声音听感欠佳。

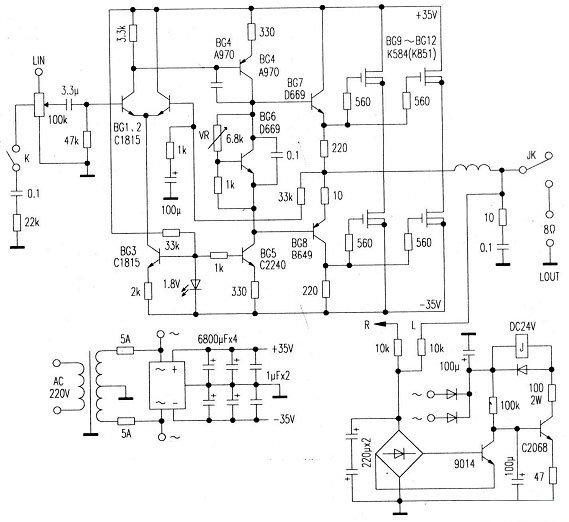

电源采用 100W 以上变压器，次级交流电压为 2×26V或 2×28V。整流桥电流大干 10A。用4只6800μF／50V ELNA高速电锯电容作滤波，并且并联上1pF CBB电容作高频退耦。电路原理所示。

扬声器保护电路安装完成后，可试验一下是否正常，方法是单独接通保护器电源，几秒钟内继电器 J 应吸台。在 10kΩ电阻上端与地接 1.5V干电池，继电器又马上断开。表明工作正常。

输入端电位器中心点接头，由R、C 和 K组成超低音提升电路。小音量时按下开关后，低音得到明显提升，感觉声浪阵阵而来，效果的确不错。

本机音色与胆机相差不大，但少些韵味，但输出功率更大，高低频延伸更佳。
