肖特基二极管-快恢复及超快恢复二极管的区别在哪

什么是二极管

二极管在电子元件当中，一种具有两个电极的装置，只允许电流由单一方向流过，许多的使用是应用其整流的功能。而变容二极管（Varicap Diode）则用来当作电子式的可调电容器。大部分二极管所具备的电流方向性我们通常称之为“整流（Rectifying）”功能。二极管最普遍的功能就是只允许电流由单一方向通过（称为顺向偏压），反向时阻断 （称为逆向偏压）。因此，二极管可以想成电子版的逆止阀。

早期的真空电子二极管；它是一种能够单向传导电流的电子器件。在半导体二极管内部有一个PN结两个引线端子，这种电子器件按照外加电压的方向，具备单向电流的传导性。一般来讲，晶体二极管是一个由p型半导体和n型半导体烧结形成的p-n结界面。在其界面的两侧形成空间电荷层，构成自建电场。当外加电压等于零时，由于p-n 结两边载流子的浓度差引起扩散电流和由自建电场引起的漂移电流相等而处于电平衡状态，这也是常态下的二极管特性。

早期的二极管包含“猫须晶体（"Cat's Whisker" Crystals）”以及真空管(英国称为“热游离阀（Thermionic Valves）”)。现今最普遍的二极管大多是使用半导体材料如硅或锗。

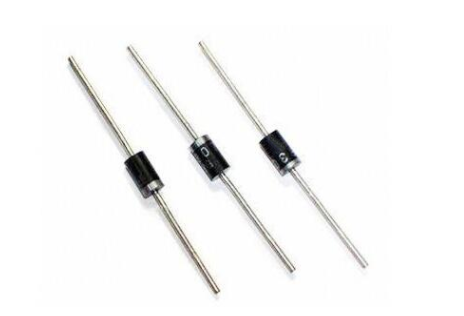

什么是肖特基二极管？

肖特基二极管是以金属和半导体接触形成的势垒为基础的二极管，简称肖特基二极管（Schottky Barrier Diode），具有正向压降低（0.4--0.5V）、反向恢复时间很短（10-40纳秒），而且反向漏电流较大，耐压低，一般低于150V，多用于低电压场合。

快恢复二极管是指反向恢复时间很短的二极管（5us以下），工艺上多采用掺金措施，结构上有采用PN结型结构，有的采用改进的PIN结构。其正向压降高于普通二极管（1-2V），反向耐压多在1200V以下。从性能上可分为快恢复和超快恢复两个等级。前者反向恢复时间为数百纳秒或更长，后者则在100纳秒以下。

超快恢复二极管（简称fred）是一种具有开关特性好、反向恢复时间超短的半导体二极管，常用来给高频逆变装置的开关器件作续流、吸收、箝位、隔离、输出和输入整流器，使开关器件的功能得到充分发挥。超快恢复二极管是用电设备高频化（20khz以上）和高频设备固态化发展不可或缺的重要器件。

怎么区分肖特基二极管与快恢复二极管

1、结构原理不同，肖特基二极管是贵重金属和n型半导体结合成，快恢复二极管是普通pn结加了个薄基区。

2、快恢复二极管是指反向恢复时间很短的二极管（5us以下），工艺上多采用掺金措施，结构上有采用PN结型结构，有的采用改进的PIN结构。其正向压降高于普通二极管（1-2V），反向耐压多在1200V以下。从性能上可分为快恢复和超快恢复两个等级。前者反向恢复时间为数百纳秒或更长，后者则在100纳秒以下。 肖特基二极管是以金属和半导体接触形成的势垒为基础的二极管，称肖特基二极管（Schottky Barrier Diode），具有正向压降低（0.4--0.5V）、反向恢复时间很短（10-40纳秒），而且反向漏电流较大，耐压低，一般低于150V，多用于低电压场合。

3、肖特基二极管反向击穿电压大多不高于60V，最高仅约100V，限制其使用，快恢复二极管反向峰值可以到几百到几千伏，因此像在开关电源变压器次级用100V以上的高频整流二极管等只有使用快速恢复（UFRD）。

4、肖特基正向导通压降仅0.4V左，快回复二级馆0.6伏， 总的来说，由于肖特基二极管中少数载流子的存贮效应甚微，所以其频率响仅为RC时间常数限制，因而，它是高频和快速开关的理想器件。其工作频率可达100GHz。并且，MIS（金属－绝缘体－半导体）肖特基二极管可以用来制作太阳能电池或发光二极管。快恢复二极管：有0.8-1.1V的正向导通压降，35-85nS的反向恢复时间，在导通和截止之间迅速转换，提高了器件的使用频率并改善了波形。快恢复二极管在制造工艺上采用掺金，单纯的扩散等工艺，可获得较高的开关速度，同时也能得到较高的耐压。目前快恢复二极管主要应用在逆变电源中做整流元件。

快恢复、超快恢复二极管的结构特点是什么？

快恢复二极管的内部结构与普通二极管不同，它是在P 型、N 型硅材料中间增加了基区I，构成P-I-N硅片。由于基区很薄，反向恢复电荷很小，不仅大大减小了trr值，还降低了瞬态正向压降，使管子能承受很高的反向工作电压。快恢复二极管的反向恢复时间一般为几百纳秒，正向压降约为0.6V，正向电流是几安培至几千安培，反向峰值电压可达几百到几千伏。超快恢复二极管的反向恢复电荷进一步减小，使其trr可低至几十纳秒。

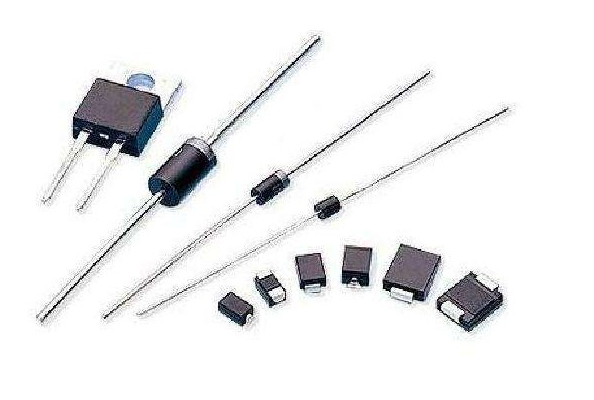

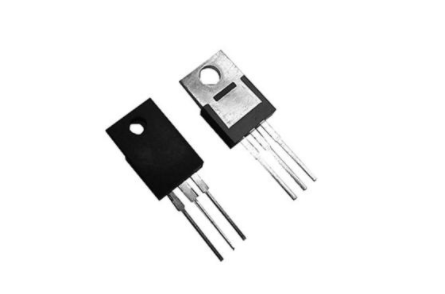

20A以下的快恢复及超快恢复二极管大多采用TO-220封装形式。从内部结构看，可分成单管、对管（亦称双管）两种。对管内部包含两只快恢复二极管，根据两只二极管接法的不同，又有共阴对管、共阳对管之分。几十安的快恢复二极管一般采用TO-3P金属壳封装。更大容量（几百安～几千安）的管子则采用螺栓型或平板型封装形式。

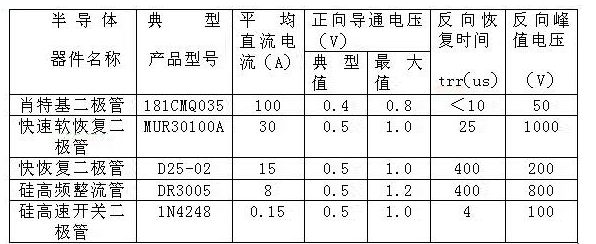

肖特基二极管、快恢复和超快恢复二极管性能参数对比

二极管的反向恢复时间

什么是反向恢复时间？当外加二极管的电压瞬间从正向转到反向时，流经器件的电流并不能相应地瞬间从正向电流转换为反向电流。此时，正向注入的少数载流子（空穴）被空间电荷区的强电场抽取，由于这些空穴的密度高于基区平衡空穴密度，因而在反向偏置瞬间，将产生一个远大于反向漏电流的反向电流，即反向恢复电流IRM。与此同时，符合过程的强化也在加速这些额外载流子密度的下降，直到基区中积累的额外载流子的完全消失，反向电流才下降并稳定到反向漏电流。整个过程所经历的时间为反向恢复时间。

反向恢复时间trr的定义是：电流通过零点由正向转换到规定低值的时间间隔。它是衡量高频续流及整流器件性能的重要技术指标。
