续流二极管的保护原理和产品选型

续流二极管（Freewheeling diode）是以续流作用命名的一种电路保护二极管，本质上属于快速恢复二极管或者肖特基二极管，这在开关电源、继电器、可控硅和IGBT等电路中应用非常广泛。

续流二极管工作原理

续流二极管原理：续流二极管一般用于电感性负载电路中，当负载电流发生突变（例如剧增、突降）时，电感负载两端将相应生产生成突变电压，这些突变的电压可能破坏电路中的其他电子元器件。

为了避免这种突变对电路元件可能产生的损害，需要配置续流二极管，让流过电路的电流平缓变化，这样就不会出现尖峰现象。

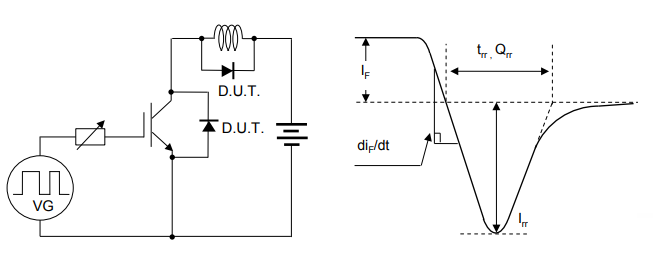

IGBT保护应用中的续流二极管及其波形

例如，当线圈中有电流流过时，两端会产生感应电压，当电流消失时会对电路元件产生反向电压，如果该电压高于元件的反向击穿电压，就会烧毁电路中的电压敏感元器件如三极管、IGBT、晶振、继电器等。

这时，只要在线圈两端反向并联一个二极管，就会通过二极管和线圈组成的回路（有时还会串接一个电阻器）消耗掉突变电压，保证电路安全工作。

对于继电器应用，当控制电路中的三极管由导通变截至时，线圈虽然会断电，但是线圈感应的磁场并未立即消失，并可能产生高达1000V的反向电压，造成三极管或其他电路元件击穿。如果反接一个二极管（通常还会在二极管上串联一个电阻器以防止回路电流过高），就能把这个大的反向电压以电流的形式消耗掉，让电路安全可靠的工作。

对于可控硅，一般相当于一个触点开关，如果控制的是大电感负载，也会产生高压反向电动势，其保护原理和继电器一样。

对于马达保护及显示器等电路，其保护原理与普通线圈相同。

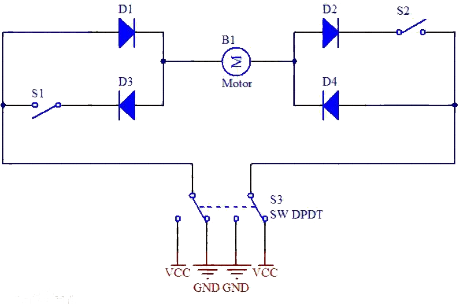

续流二极管在马达保护电路中的应用

续流二极管选型

续流二极管一般用于开关电源、继电器电路、可控硅电路和IGBT等，其使命是防止电感性负载在电流突变时产生自激，因此使用时万万不可接反，否则不但本身会烧毁，还会殃及整个系统电路。

为了能够对电路变化迅速反应，一般选择快速恢复二极管或者肖特基二极管，例如1N5204-8、1N5404-8，以及FR254-7等。
