显卡MOS管详解以及显卡MOS管分类和选购知识

显卡的MOS管

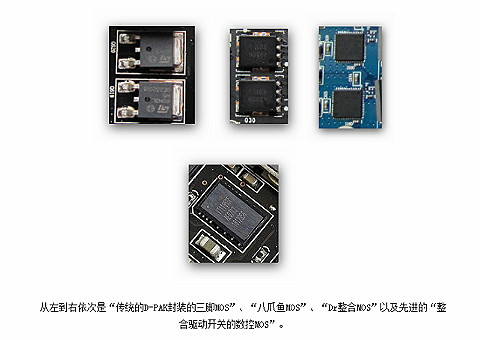

显卡MOS管，三脚MOS依然是现在显卡上最常见的，八爪鱼MOS是全新的封装形式，它最大的优点是内阻低、转换率高、温度低。整合MOS继承了8脚MOS的优点，不同的是其内部整合进了多个MOS以提高输出和减少占地面积。以上三者均属于一般MOS类别，它们的耐温通常不能高于85度。PWM数控整合MOS，它需要配合一整套全数字控制的供电电路，拥有传统MOS无可比拟的输出电压准确性、稳定性和寿命，极低的内阻和高达137度+的承受力非常适合为顶级显卡服务。配合优良的电感电容以及先进的供电芯片，其转换率甚至能达到90%甚至更高。

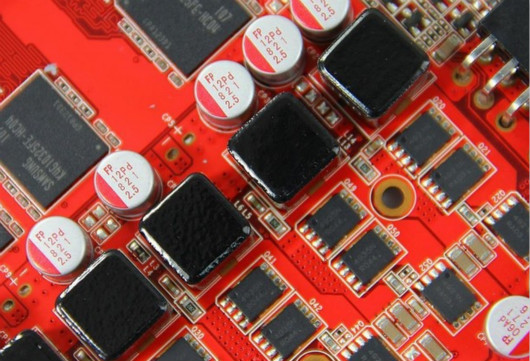

显卡mos管的外观如下图：

显卡MOS管供电

显卡MOS管，MOSFET管是金属-氧化物半导体场效应晶体管晶体管（Metal-Oxide-Semiconductor Field-Effect Transistor）的英文简称，是FET管的一种，在不致混淆的情况下，我们一般就直接叫它MOS管。MOSFET在显卡的供电系统中的主要作用是电压控制，即判断电位，为元器件提供稳定的电压。MOSFET具有输入电阻高、噪声小、功耗低、动态范围大、易于集成、没有二次击穿现象、安全工作区域宽等优点，因此比双极型晶体管和功率晶体管应用更为广泛。

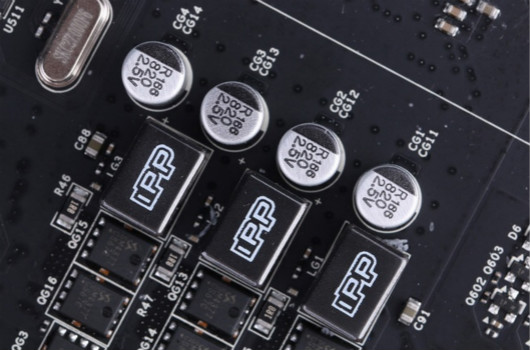

显卡MOS管，MOSFET管一般以两个或两个以上组成一组出现在显卡上，分为上下两组，称为上桥和下桥。上桥MOSFET承担外部输入电流，导通的时间短，承担电流低；下桥MOSFET承担的是GPU工作所需电压，其承担的电流是上桥MOSFET的10倍多，导通的时间比上桥长很多。因此，一般下桥MOSFET的规模要大于上桥MOSFET，如上图所示，上桥MOSFET管只有一个横向的，而下桥却有两个纵向的，这种一上两下的设计是显卡MOSFET排布中的经典布局。

上下两桥的MOSFET管工作时就像水塔，上面在灌水，下面在放水。水塔快满的时候就停止灌水（MOSFET上桥关），水塔快干的时候就开始灌水（MOSFET上桥开），这样底下持续放水的流量就会趋向稳定，GPU就能得到平稳的电压，有利于性能的发挥。

整合型MOSFET管

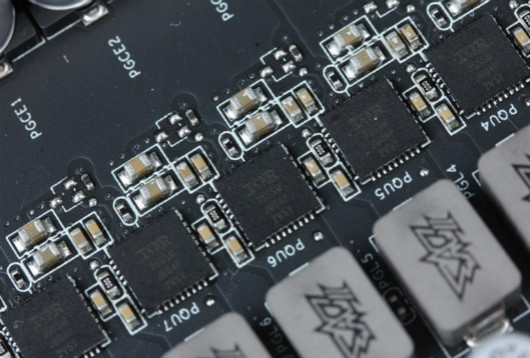

除了常见的一上两下分离式MOSFET管布局外，还有一种整合式的MOSFET也很常见，这种MOSFET被称为DrMOS。DrMos技术属于intel在04年推出的服务器主板节能技术，其上桥MosFET以及下桥MosFET均封装在同一芯片中，占用的PCB面积更小，更有利于布线。DrMOS面积是分离MOSFET的1/4，功率密度是分离MOSFET的3倍，增加了超电压和超频的潜力。应用DrMOS的主板能拥有节能、高效能超频、低温等特色，其工作温度要比传统的MOSFET管温度约低一半，但成本相对较高，因此现在多由于高端显卡产品上。

显卡MOS管分类和选购知识

在看显卡的评测时，经常会听到MOS管这个用语，三脚MOS，八脚MOS等等，其实他们是什么？有什么作用？下边就分享一下MOS管的分类和选购方面的内容，让您能够清楚的分辨MOS管。

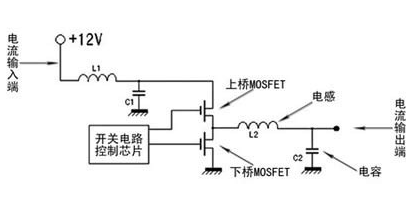

说到MOS管的作用，只说一个原件是非常难说的。上次说过pwm的芯片工作原理，其实pwm就是通过控制MOS管才能进行电压调节的。上边的图是一个基本的显卡供电电路图。上边简单明了的介绍了显卡从12v输入之后所要做的事情，首先是通过C1输入滤波电容，然后经过PWM所控制的上下桥mos管，到最后的输出电压，这个时候，电压已经从12V通过pwm调节变成了核心所需要的电压了,电感主要作用是上桥和下桥的MOS管轮流接通，先打开上桥mos管，给电感充电储能，然后关闭上桥，打开下桥，电感向外部释放能量，然后关闭下桥，打开上桥，继续为电感充电如此反复，通过pwm的频率调节即可形成我们所需要的核心，显存供电电压。

放大来看，八个脚的黑乎乎的就是我们所说的电感了，我们可以看到，靠近右边输入滤波电容的为上桥MOS管，靠近左边的电感的为下桥MOS管，其中上桥为一个，下桥为两个。而这个设计又有什么优势呢？主要问题在于，上桥和下桥的开关时间不一样，上桥由于电压较高，电流较低，而下桥则不同了，电压的降低导致了电流的增大幅度大了许多，因此，可以看到这款显卡采用的是一个上桥，两个下桥的方案。而有些显卡采用的是上桥两个，下桥两个的方案，其实起到的是锦上添花的作用，实际上上桥的电流较小，一个就已经足够。

下边开始分析MOS管的型号，从图中可以看到，MOS管为八个针脚，也就是常说的八爪鱼，其实这是一种封装方式，封装命名叫做SO8封装。这种封装的MOS管优势很明显。

1.因为内阻低，效率极高，所以温度低，寿命较长。其实效率和内阻是很大关系的，电子原件不做工就产生热量，而内阻低效率高的话，损失的电能量就低，从省电的角度上，低内阻的MOS管可以做出一定的奉献，不过这个是针对功耗较高的产品。在功耗较大的核心里边，MOS管的开关次数每秒超过一亿次，在如此多的开关次数中，产生的热量较小，且有一定的省电优势。

对于GTX590，6990这样的显卡，数据显示，发热量最大的位置并不在于核心，而在于供电，而供电部分最为负荷大的就是MOS管了，因而内阻降低了，效率提高了，对于温度方面是一个很大的优势。这些是老封装无法比拟的。

2.因为宽度只有3.8MM，占用面积小，更利于布置多相供电。对于高端显卡，普遍4相供电起步，这样布线是一个很大的挑战，对于SO8封装，宽度只有3.8MM，这有布线的优势就很明显了，容易塞更多的MOS管到板卡里边，制造出更多相供电的显卡。
