详解场效应管与晶闸管的区别

返回列表来源:壹芯微 发布日期 2021-04-28 浏览:-

详解场效应管与晶闸管的区别

场效应管和晶闸管都是电子电路中常用的开关型器件,但是两者存在本质的区别。场效应管包括结型场效应管JFET和金属-氧化物半导体场效应管MOSFET。而晶闸管一般是指可控硅,可控硅按照导通方向可以分为单向可控硅SCR和双向可控硅Triac。

1 什么是场效应管

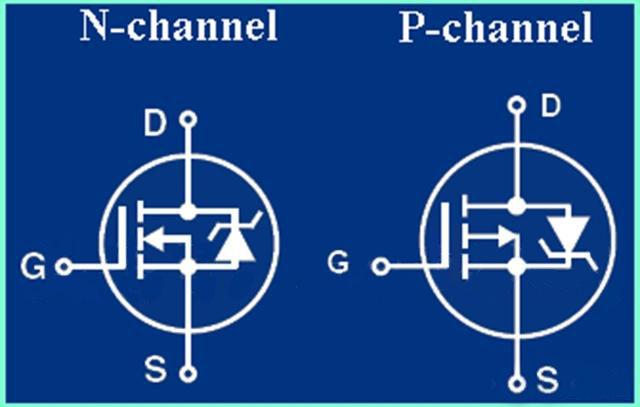

这里主要介绍MOSFET。MOSFET有三个电极,分别为栅极G、源极S和漏极D,其中栅极G为控制端,源极S和漏极D为输出端。从半导体的构成方面可以分为NMOS和PMOS。这两种MOS的电路符号如下图所示:

详解场效应管与晶闸管的区别

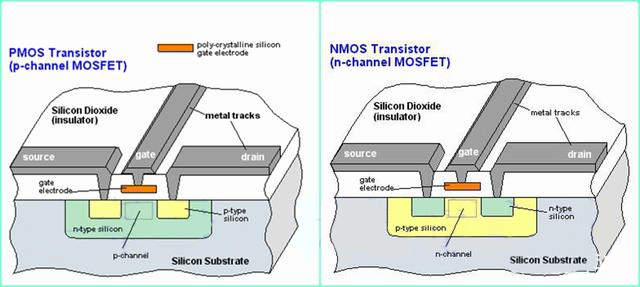

PMOS的衬底为N型半导体,在VGS<0时,会形成P沟道,所以叫做P沟道MOS;而NMOS的衬底为P型半导体,在VGS>0时,会形成N沟道,所以叫做N沟道MOS。PMOS和NMOS的半导体结构如下图所示。

详解场效应管与晶闸管的区别

MOS管是电压驱动型的器件,主要用作可控整流、功率开关、信号放大等,应用比较广泛。MOS管的通道依靠VGS的电平,对于NMOS而言,VGS >0时,NMOS导通,否则NMOS截止;对于PMOS而言,VGS<0,PMOS导通,否则截止。

2 什么是晶闸管

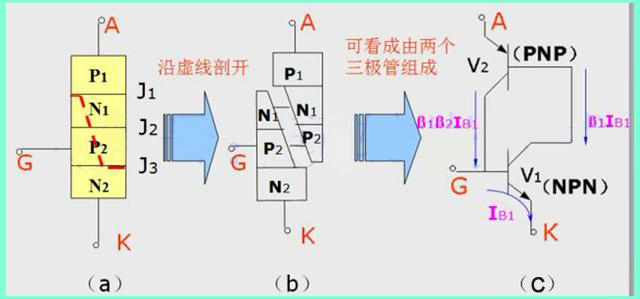

晶闸管是可控硅,按照导通方向可以分为单向SCR和双向Triac,以单向可控硅为例,介绍其半导体结构,如下图所示。

详解场效应管与晶闸管的区别

SCR由四层半导体构成,具有三个PN结,如果斜着劈开的话,可以看作是PNP三极管和NPN三极管构成的。可控硅的控制方式比较特殊。

对于单向可控硅而言,在触发极加正向触发电压的同时,在阳极和阴极之间加正向电压,则可控硅导通。导通后,把控制信号移除,可控硅仍然处于导通状态。要使可控硅关断有如下两个方法:

1.移除触发信号,同时减小阳极电流使其小于维持电流;

2.移除触发信号,同时将阳极的电源切断。

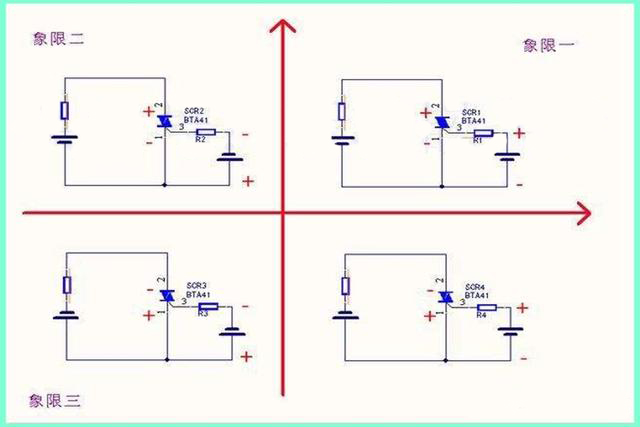

双向可控硅具有四个工作象限,可以参考下图。

详解场效应管与晶闸管的区别

3 MOS管和可控硅的区别

MOS管的区别主要体现在作用和区别上。

两者都可以作为功率开关来使用,但是MOS管还具有信号放大作用,而可控硅不具有信号放大作用。MOS管作为开关时开关速度要高于可控硅。

从控制方式上,MOS的VGS只要满足条件就可以导通,移除控制信号后,MOS管就可以关断。可控硅在导通时,除了控制信号以外,还需要阳极和阴极之间有正向电压。并且控制信号移除后,还需要将阳极的电压切除或者使电流小于维持电流后才可以关断。

可控硅的控制方式比MOS管要麻烦。

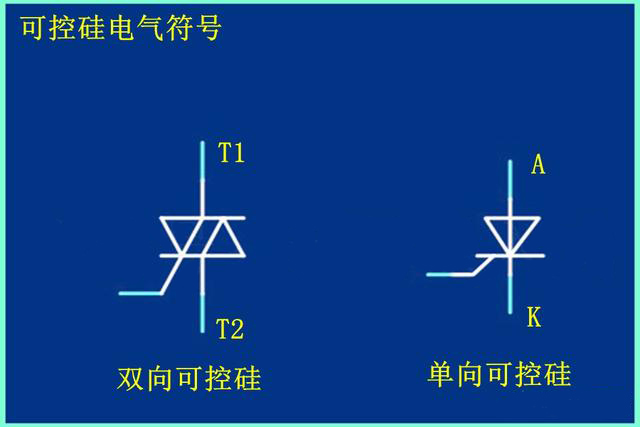

可控硅电路符号如下图所示。

详解场效应管与晶闸管的区别
