小功率3晶体管音频放大器知识
一、50毫瓦3晶体管音频放大器
下面的电路是分立元件功放常采用的形式,您可能会发现在一个小的晶体管收音机中会有类似的音频放大器。

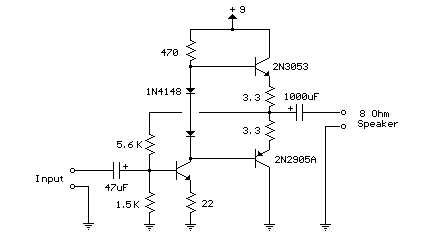

3晶体管音频放大器(50毫瓦)
横跨在两个互补输出晶体管基极之间的二极管是输出晶体管提供偏置电压。3.3欧姆的电阻串联连接在两个输出晶体管的发射极,以稳定偏置电流,并使得温度变化时晶体管电流不会显著变化。如果偏置电流增大,由于电阻的作用,发射极和基极之间的电压减小,从而降低了导通程度。
输入阻抗大约是500欧姆,电压增益约为5,连接8欧姆扬声器获得约50毫瓦功率。较高的电源电压和输出晶体管增加散热片,将提供更多的功率。电路由一个9伏电源供电时消耗约30毫安电流。
二、80毫瓦3晶体管音频放大器
该电路是类似上面的一个,但采用正反馈来获得多一点的功率输出。我从使用一个25欧姆扬声器的5晶体管小收音机复制它。在上面的电路中,驱动晶体管的负载电阻器直接连接到+电源。这有一个缺点,驱动顶端晶体管的基极电流全部来自470欧姆的电阻,这限制了顶端NPN晶体管的基极电流。

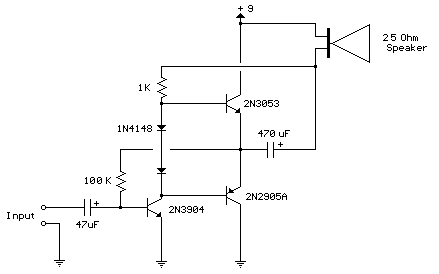

3晶体管音频放大器(80毫瓦)
该电路可以减少该问题的影响,并允许较大的电压摆幅,可能更多的输出功率,但我不知道有多少没有做大量的测试。使用小的晶体管输出峰值电流将不超过100mA左右到25欧姆负载。但相对于第一个电路它已有所改进。
在这个电路中,1K负载电阻连接到扬声器,当输出为负,在1K电阻上的电压被降低,这有助于关闭顶部NPN晶体管。当输出为正,促进顶部NPN晶体管导通。
两个二极管产生一个相对稳定的偏置电压,减少交叉失真。但是,你应该小心,以确保待机电流大约是10到20毫安,无信号时输出晶体管不会变热。
调整100K阻值来设置输出电压的是1/2的电源电压(4.5伏)。根据3904晶体管的增益这个电阻可以是任何从50K到700K的值。
