稳压管稳压电路参数与限流电阻如何选择

稳压管稳压电路的关键是合理选择电路元件的相关参数，保证稳压管工作在正常范围内。本文将介绍相关电路元件的参数选择。

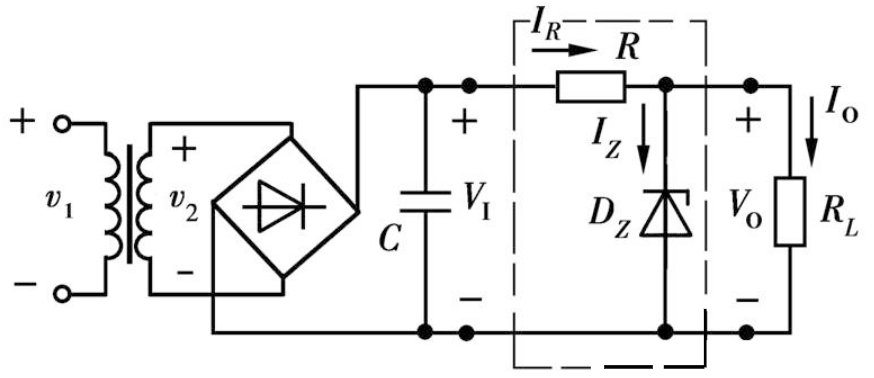

稳压管稳压电路

首先，负载输出电压Vo，负载电阻的变化范围（RLmin和RLmax），根据电阻变化范围就可以得出负载电流ILmin和ILmax，输入电压V1的波动范围（一般按照±10%）是我们应该提前确定的。

稳压电路输入电压V1

V1的选择大都根据经验选择，一般当输出电压Vo确定后，按照下式：

V1=（2~3）Vo

来选择V1大小，当V1确认后，反推可选择整流滤波电路的参数，以及变压器等参数。

稳压管

稳压管稳压电路中，稳压管电压Vz=Vo，由稳压管稳压原理可知：△Iz≈-△IL，所以稳压管工作在稳压区的电流变化范围应该大于负载电流的变化范围，不然将使稳压管电流超出工作范围，不能正常工作，这样就得到公式：

Izmax-Izmin>ILmax-ILmin

此时需要注意两个极端情况：空载和满载

空载时：Iz=IR,即流过稳压管的电流就是流过限流电阻的电流。

满载时：Iz>Izmin，这样才能保证稳压管正常稳压。

为保证稳压管最大稳定电流Izm留有一定的余量，一般按照公式：

Izm≥ILmax+Izmin考虑，

限流电阻R

限流电阻参数的选择是稳压管工作在稳压区的关键，此电阻额定选择可以从两个方面来考虑。

稳压管流过的最小电流Izmin>稳压管的最小稳定电流Izmin；

稳压管流过的最大电流Izmax<稳压管的最大稳定电流Izmax；

综合得出：Izmin≤Iz≤Izmax

而我们知道：

IR=（V1-Vz）/R；

Iz=IR-IL;

当电网电压最低即V1最低且负载电流最大时，此时流过稳压管的稳压电流最小，即

Izmin=IRmin-ILmax=（V1min-Vz）/R-ILmax≥Iz（手册中的Iz，稳压管最小稳定电流）；

由此得出稳压管电路限流电阻的上限：

Rmax=（V1min-Vz）/（Iz+ILmax）；式中ILmax=Vz/RLmin。

当电网电压最高即V1最大且负载电流最小时，流过稳压管的电流最大，即

Izmax=IRmax-ILmin=（V1max-Vz）/R-ILmin≤Izm（手册中的Izm即稳压管最大稳定电流）；由此得到稳压管电路限流电阻的下限：

Rmin=（V1max-Vz）/（Izm+ILmin）；式中ILmin=Vz/RLmax。

据此可得出限流电阻R的上下限，从而选定电阻阻值，阻值确定后，根据电流可确认电阻功率，这样就确定了电阻型号。

稳压管稳压电路也存在缺陷，比如输出电流较小，并且输出电压固定不能调节，这使得其应用场合受到限制，一般用在输出电流小，输出电压固定的稳压电路中。
