稳压二极管怎么测量

稳压二极管的特性

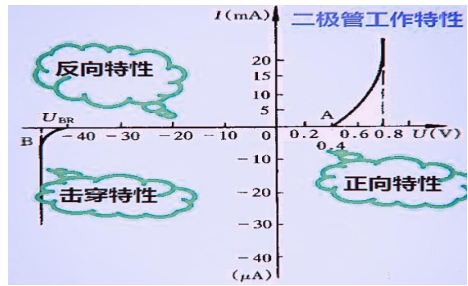

稳压二极管反向特性是在反向电压低于反向击穿电压时，反向电阻很大，反向漏电流极小。但是，当反向电压临近反向电压的临界值时，反向电流骤然增大，称为击穿，在这一临界击穿点上，反向电阻骤然降至很小值。

稳压二极管是一种用特殊工艺制造而成的面结型硅半导体二极管，它的外形、内部结构与普通二极管相似，正常工作时应加反向电压。稳压管也是一种晶体二极管，它是利用PN结的击穿区具有稳定电压的特性来工作的。如今，稳压管在稳压设备和一些电子电路中获得广泛的应用。

尽管电流在很大的范围内变化，而二极管两端的电压却基本上稳定在击穿电压附近，从而实现了二极管的稳压功能。

简单来说，稳压二极管的特性就是：稳压二极管在被反向击穿后，尽管流过稳压管的反向击穿电流变化很大，但管子两端的电压却几乎不变。我们也常常用它这一特性来进行稳压，以获得基准电压和用作电平转移。

稳压二极管的工作状态

稳压二极管的状态又叫“工作特性”，分为工作状态和截止状态，其中工作状态就是反向击穿状态，截止状态就是不工作状态。二极管工作状态的判定，必须根据二极管的工作时间和电流来判断。

根据以上的图，我们可以看出来，在U1=10 V的情况下， RL/Dz上分压为10×（500/（500+1000））=3.33 V。从逆变器的 V/I特性看， Dz上的电压低于断开的电压，二极管处于断开的位置。10/1500的电流在1 K的电阻上等于6.67毫安。二极管在关断时的逆向操作电流远远低于1 mA，而考虑到稳压器的分流，实际 Dz/RL的电压将比计算的电压低。

假定，在U1为25 V的情况下， Dz不会发生反转。在 RL/Dz上分压为25×（500/（500+1000））=8.3 V。从逆向 V/I的角度看，当 Dz端的电压超过击穿时，二极管处于逆向击穿的位置。与假定相矛盾。因此，二极管在击穿状态下工作，并对电压电流进行了再计算。

稳压二极管要工作有两个条件：

1、反向加在稳压二极管上的电压要大于稳压管的稳压值。

2、通过稳压管的电流要达到其工作条件（也就是反向电流要足够大，一般至少是几个mA）。

你按我说的搭电路，假定是6.2V稳压管，

电源正极（9V）——电阻（R）——稳压管负极——稳压管正极——电源负极。

这个电阻要根据稳压管的参数计算过，假定稳压的时候，电流是5mA，

则电阻的大小=（9-6.2）/5mA=1.4K左右，你用一个1K的电阻就可以了。然后你再用万用表去测稳压管负极与地的电压，基本上就在6.2V附近，也就是稳压了。

测量稳压二极管的方法

用万用表R×1k档测量其正、反向电阻，正常时反向电阻阻值较大，如果发现表针摆动或其它异常现象，则说明该稳压管性能不良，或者已损坏。

用在路通电的方法，可以大致测出稳压管的好坏，方法是用万用表直流电压档测量稳压管两端的直流电压，如果接近该稳压管的稳压值，那么说明该稳压二极管基本完好，如果电压偏离标称稳压值太多或不稳定，那么就说明稳压管已损坏。

用万用表检测稳压二极管，主要是检测二极管的极性和质量。
