稳压二极管-LED二极管和数码管的共阴极及共阳极接法
二极管是最简单的分立半导体器件,在电子电路中用作整流、检波、稳压和调制。为了减小PCB的占用,一些厂家开始采用共阳极、共阴极接法,将多只二极管封装在一个PACK内。目前,共阳极、共阴极接法主要用于稳压二极管、LED和数码管中。
1. 共阳极、共阴极的稳压二极管封装
这种封装一般有三个引脚,如长电科技AZ23Cxx系列稳压二极管采用共阳极结构,在一个SOT-323封装内配置了两个稳压二极管;DZ23Cxx系列采用共阴极接法,在一个SOT-323封装内配置了两个稳压二极管。

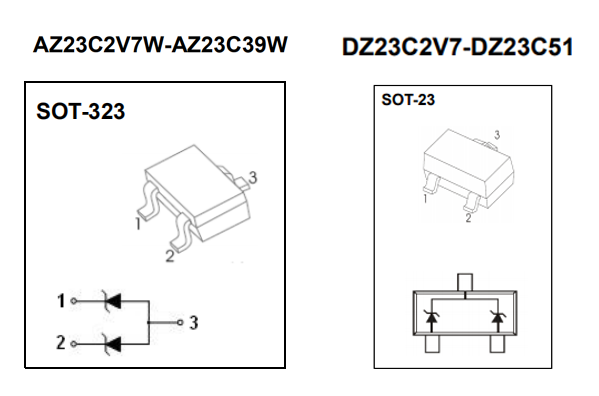

SOT-323封装内配置了两个稳压二极管
这样的超小型封装,不仅一致性好,可靠性高,而且功耗小,节省资源和PCB空间。
2. LED二极管的共阳极、共阴极接法
LED二极管晶采用共阳极、共阴极接法。
例如,RGB LED二极管有四个引脚,在一个封装内配置了3个普通LED,颜色分别为红、绿、蓝。控制各个LED的亮度,用户可以混合出几乎任何想要的颜色。

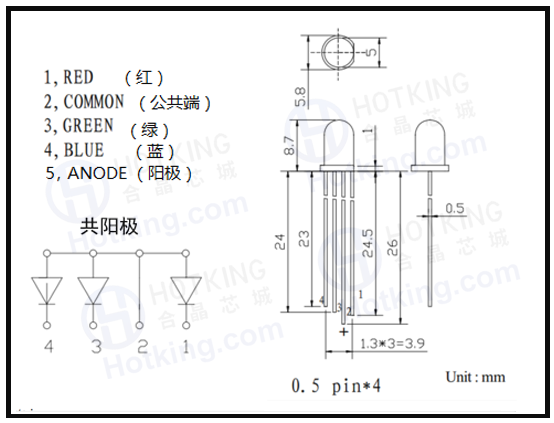

三色RGB LED二极管的共阳极接法
其中,把所有负极全部接一起的称作共阴极,把所有正极端全部接一块的称作共阳极。
在这些共阳极、共阴极封装中,RGB LED共有4个引脚,最长的引线为公共端,一般连接到+5V电源或地线,其余每个LED需要串联大概220Ω的电阻,以防止大电流流过烧毁。
3. 数码管中LED单元的连接
数码管也称LED数码管,按LED单元连接方式可分为共阳极数码管和共阴极数码管,广泛用于仪表、时钟、车站、家电等场合。
其中,共阴数码管是指将所有LED阴极接到一起形成公共阴极(COM),应用时将公共极COM接到地线GND。当某一字段LED阳极为高电平时,相应字段就点亮,当某一字段的阳极为低电平时,相应字段就不亮。

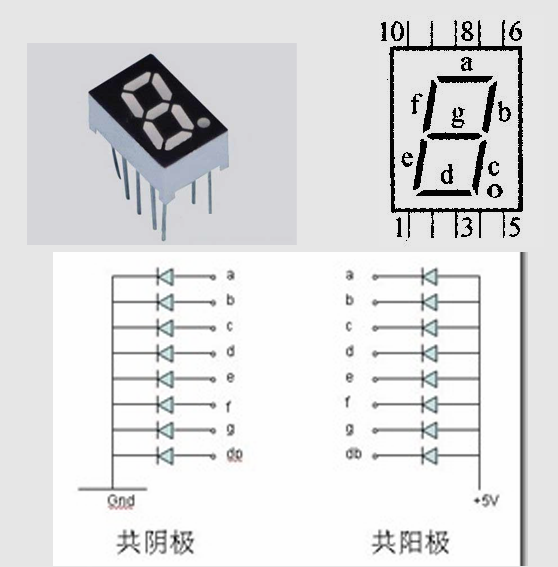

数码管通常将所有LED的阳极和阴极分别接到一起形成公共极(COM)
共阳数码管将所有LED阳极接到一起形成公共阳极(COM),接到+5V电源。当某一字段LED阴极为低电平时,相应字段就点亮,当某一字段的阴极为高电平时,相应字段就不亮。
以“8”字型数码管为例,引线已在内部连接完成,只需引出它们的各个笔划,公共电极。LED数码管常用段数一般为7段有的另加一个小数点,还有一种是类似于3位“+1”型,位数有半位,1、2、3、4、5、6、8、10位等。
无论共阴和共阳接法,这些数码管的发光原理是一样的。LED数码管颜色有红、绿、蓝、黄等几种。led数码管,选用时要注意产品尺寸颜色、功耗、亮度、波长等。
可见,通过公用电极,共阳极和共阴极接法不但缩小了二极管封装体积,有效节约了宝贵的PCB空间,还提高了系统的可靠性,降低了系统功耗,是一种面向电子产品小型化发展趋势的好方法。
