稳压电源

稳压电源是能为负载提供稳定的交流电或直流电的电子装置，包括交流稳压电源和直流稳压电源两大类。

当电网电压或负载出现瞬间波动时，稳压电源会以10-30ms的响应速度对电压幅值进行补偿，使其稳定在±2%以内。

一般来说，由于昂贵而不能使用直流电池，并且在放电时需要更换。在这种情况下，我们需要一个可以将交流电源改为直流电源的电路。整流滤波器电路包括普通DC电源。如果负载是对比度，则正常的直流电源o / p保持稳定。虽然在几个电子电路中无论替代交流电源如何，保持直流电源恒定都是非常重要的。否则，电路会受到损坏。为了克服这个问题，可以使用电压调节装置，得到一个稳压电路。因此，通过正常直流电源混合的电压调节装置被称为直流稳压电源。这是一种电气设备，用于产生稳定的直流电源，而与交流电源无关。

什么是稳压电源？

所述IC稳压电源（RPS）是一种电子电路，设计成提供穿过负载端子固定值的稳定的直流电压而不管负载的变化的。稳压电源的主要功能是将未调节的交流电（AC）转换为稳定的直流电（DC）。RPS用于确认输入是否发生变化，输出将保持稳定。该电源也称为线性电源，这将允许AC输入并提供稳定的DC输出。

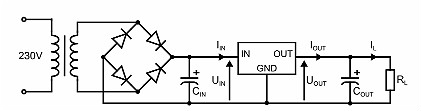

稳压电源电路

稳压电源框图

在稳压电源的方框图主要包括降压变压器，整流器，直流过滤器和调节器。下面讨论稳压电源的构造和工作原理。

稳压电源电路设计框图

变压器和交流电源

可以使用电源来提供来自主电源的精确电压所需的电量，如电池。变压器将交流电源电压改变为必要值，其主要功能是升压和降压。例如，降压变压器用于晶体管收音机，升压变压器用于CRT。变压器与电力线分离，即使不需要在电压范围内进行任何修改，也必须使用变压器。

整流器

整流器是电设备用于交流电转换成直流电。它可以是全波整流器以及半波整流器，在变压器的帮助下通过桥式整流器，否则为中心抽头次级绕组。但是，整流器的o / p可以变化。

过滤

稳压电源中的滤波器主要用于平衡与校正电压的交流电差。整流器分为电容滤波器、电感滤波器、LC滤波器和RC滤波器四种类型。

电压调节器

电压调节器中的稳压电源是用于通过供给负载调节以及线路调整保持一个稳定的直流输出电压是必不可少的。因此，我们可以采用稳压器，晶体管，三端集成稳压器等稳压器。一个 SMPS-开关模式电源可用于串联导通晶体管内由小的功率消耗巨大供给负载电流。

稳压电源特性

电源的质量可以由几个因素决定，即负载电流、电压、电源和电压调节、纹波抑制、o / p阻抗等。下面解释了一些因素。

负载调节

负载调节也称为负载效应。这可以定义为当负载电流从最低值到最高值改变时，则调节电压的输出将被改变。这可以通过使用以下等式来计算。

负载调节= Vno负载 - Vfull负载

根据上述负载调节方程，我们可以得出结论，无论何时发生空载电压，负载电阻都将是无限的。类似地，每当满载电压发生时，负载电阻将是最低值。因此电压调节将会丢失。

负载调节百分比=（Vno负载 - Vfull负载）/（Vfull-load）X 100

最低负载电阻

电流源通过额定电压提供其满载充电电流的负载电阻可称为最低负载电阻。

最低负载电阻=电压满载/电流满载

线路或源规则

在电源方框图中，输入电压实际上是230伏; 交流电源电压范围内存在显着差异。由于该主电源电压是正常电源的i / p，因此桥式整流器的滤波o / p与AC电源电压大致成正比。源调节可以定义为特定低压范围的调节o / p电压的修改。

稳压电源的输出电阻非常小。尽管可以改变外部负载电阻，但是在负载电压内几乎看不到变化。完美电压源的o / p阻抗为零。

涟漪拒绝

电压调节器根据输入电压变化固定o / p电压。纹波等于i / p电压内的周期差。因此，电压调节器满足接近未调节的i / p电压的纹波。由于电压调节器利用-ve反馈，因此失真可以通过与增益相似的因子来降低。

稳压电源的应用

稳压电源的应用包括以下内容：

稳压电源（RPS）是一种嵌入式电路，用于通过整流器将未调节的交流电转换为稳定的直流电。其主要功能是为电路提供恒定电压，该电路应在特定的电源限制下工作。

手机充电器

不同设备的稳压电源

各种振荡器和放大器

因此，这完全是关于稳压电源（RPS）。从上述信息，最后，我们可以得出结论，RPS将未调节的交流电改变为稳定的直流电。稳压直流电源也称为线性电源。该电源将允许AC输入并提供稳定的DC o/p。

稳压电源注意事项

1.为防止漏磁干扰，稳压器与使用设备之间放置距离不应少于2米.各种磁性记录，碟，卡等应远离本机2米之外，以防意外磁化。

2.稳压器一般包括输入端子（A，B，C），输出端子（a，b，c，n），屏蔽，铁芯壳接地端子.这些端子在稳压系统已正确联接。

3.如负载不平衡度超过20%时在轻载的一相并联一个电阻性负载使之平衡.同样，如果输入端的线电压的不平衡度大于10%时也会影响本机的稳压性能，这时也应从输入端设置单相调压器使输入端的线电压基本平衡.输入电压及负荷两平衡度不超过上述范围，输出线电压不平衡≤5%。

4.当负载设备有短路时，用户需关机检查，消除短路故障后再另行开机。

5.连续工作时间较长时，机器有一定的温升，其指示值会稍为下降，略低于实际电压值。

6.应放在通风较好的位置，若通风条件较差的，请在室内装上换气扇。
