为什么二极管击穿后就不再具有单向导电性

返回列表来源:壹芯微 发布日期 2020-10-14 浏览:-

为什么二极管击穿后就不再具有单向导电性

总的来说,只要加的反向电压足够大,耗尽区最大电场强度就会足够大,当电场强度达到临界击穿场强时 PN 结就击穿了(也可以说是反向电流急剧增加)。下面从微观物理层面看一下击穿机理。

首先看下二极管 (PN结)击穿都有什么机制:

形成反偏 PN 结击穿的物理机制有三种:

1)齐纳击穿 (zener breakdown)

2)雪崩击穿 (avalanche breakdown)

3)热击穿 (thermal breakdown)

然后解释下三种击穿机制:

二极管击穿

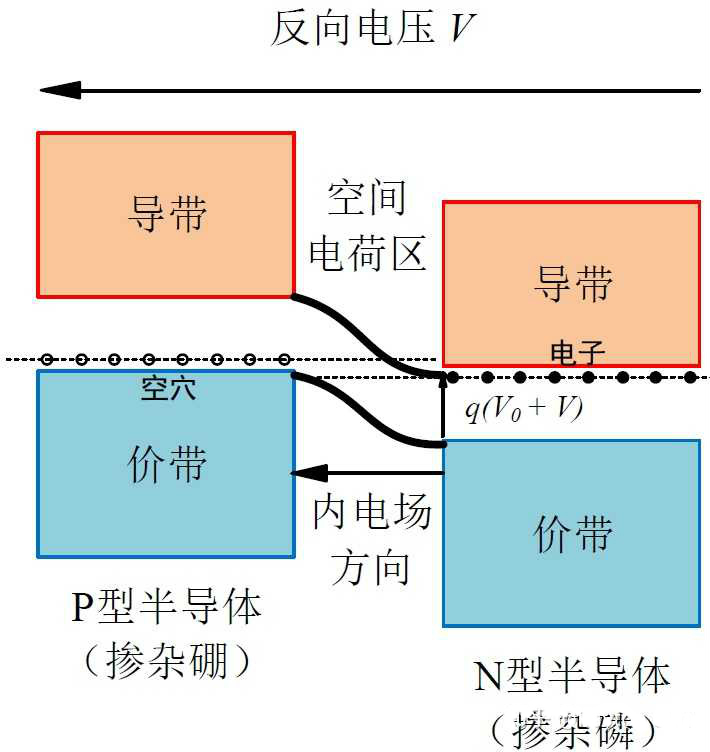

齐纳击穿是重掺杂 PN 结量子效应下的隧穿机制。在重掺杂条件下,P 区价带与 N 区导带相距近(N 区导带底部低于 P 区价带顶部),反偏电压可以轻易地使 P 区价带中的电子直接隧穿到到 N 区的导带中,形成电流(击穿电流)。稳压二极管的英文叫 zener diode,这是因为其是利用了齐纳击穿特性,但是利用雪崩击穿特性也能制作稳压二极管。

雪崩击穿是在高反偏电压下(外加的反向电场足够大),高能量的电子撞击其他电子导致电子脱离了共价键束缚,从而使载流子数量成倍增加(或者叫雪崩增加)。雪崩击穿是 PN 结的主要击穿机制。

热击穿是在高温下,半导体电阻率随温度增加而减小,电流随着电阻率的降低而增大,如果热量产生超过了二极管自身的散热能力,二极管的电流就会一直增加(会导致不可逆化),而二极管的热击穿一般是先发生了前两种击穿(齐纳击穿或雪崩击穿)有了很大电流之后发生的。

总结一下,齐纳击穿和雪崩击穿是软击穿,就是说在临界击穿点上,反向电阻降低到一个很小的数值,在这个低阻区中电流可在很大范围内变化而电压基本不变。但是热击穿是不可逆的。

也就是说无论哪种击穿机制,从 PN 结内部看都是反向电流急剧增大,所以你看反向有电流而且电流还很大,所以二极管不再只具有单向导电性。

壹芯微科技针对二三极管,MOS管作出了良好的性能测试,应用各大领域,如果您有遇到什么需要帮助解决的,可以点击右边的工程师,或者点击销售经理给您精准的报价以及产品介绍
