五色环电阻计算器使用方法介绍

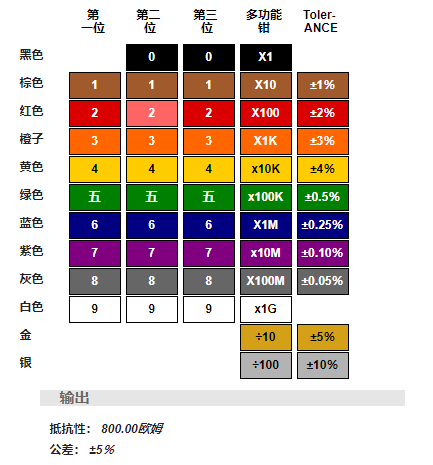

色环电阻计算器图

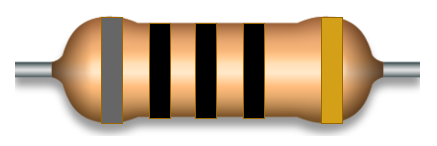

电阻器可能是电路中最常用的构建模块。电阻器有多种形状和尺寸，该工具用于解码彩色带状轴向引线电阻器的信息。

五色环电阻识别方法描述

频带的数量很重要，因为解码基于色带的数量而改变。有三种常见类型：4频段，5频段和6频段电阻。对于5波段色环电阻：

频段1 - 第一个有效数字

频段2 - 第二个有效数字

频段3 - 第三个有效数字

频段4 - 乘数

频段5 - 容差

抵抗价值

前4个波段构成电阻标称值。前3个频段组成有效数字：

黑色 - 0

棕色 - 1

红色 - 2

橙色 - 3

黄色 - 4

绿色 - 5

蓝色 - 6

紫色 - 7

灰色 - 8

白色 - 9

第4个波段或乘数波段的颜色编码如下：

黑色 - x1

棕色 - x10

红色 - x100

橙色 - x1K

黄色 - x10K

绿色 - x100K

蓝色 - x1M

紫色 - x10M

灰色 - x100M

白色 - x1G

金色 - .1

银色 - .01

电阻值的一个例子是：

频带1 =橙色= 3，

频带2 =黄色= 4，

频带3 =绿色= 5，

频带4 =蓝色= 1M

值= 345 * 1M = 345 Mohm

耐受性

第五个带是公差，表示可能从标称值中得到的最坏情况变化。公差的颜色代码如下：

棕色 - 1％

红色 - 2％

橙色 - 3％

黄色 - 4％

绿色 - .5％

蓝色 - .25％

紫色 - .1％

灰色 - .05％

金    - 5％

银    - 10％

计算电阻值范围的示例如下：

如果标称值为345欧姆且电阻器的第5个波段为金（5％），则值范围为标称+/- 5％= 327.75至362.25。
