VMOS管开关电源电路图介绍

返回列表来源:壹芯微 发布日期 2023-02-17 浏览:-

VMOS管开关电源电路图(一)

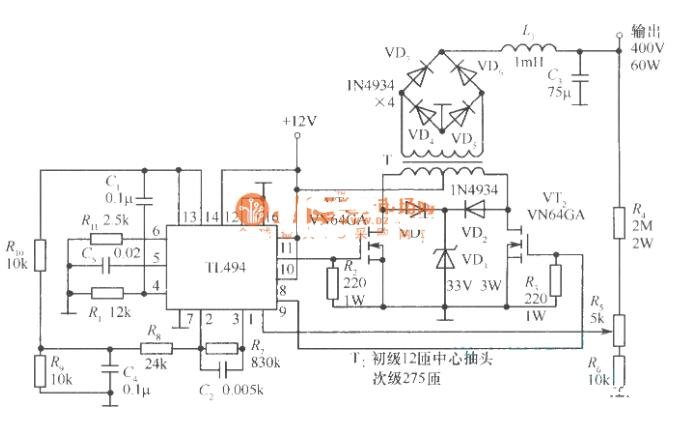

  如图是以VMOS功率场效应管为开关器件,以TL494开关集成电路组件为控制电路的推挽开关稳压电源。

  图中,TL494作为电源的控制电路,除了作为振荡源以外,还担负调整和稳定输出电压的任务。其振荡频率主要由外接元件R1和C1决定。本电源的开关频率为100kHz。VD1、VD2为隔离二极管,工作电压为33V。T为输出推挽变压器,其初级中心抽头与直流12V输入电源相接。次级接输出桥式整流电路。输出滤波器由扼流圈L1和滤波电容C3组成,能对100kHz的交流电起到很好的滤波作用。当输出电压升高或降低时,其通过取样分压电阻R4、R5、R6反馈到TL494的1脚,将其转换为脉冲宽度与输出电压Uo相反变化的驱动功率,经过TL494的9、lO脚分别传输给VMOS管VT1、VT2,改变其输出脉冲宽度,使输出电压U0保持稳定。

  本电源的主要技术指标如下:输入直流电压:12V;输出直流电压:400V;输出功率:60W;噪声和纹波峰一峰值:80mV;负载调整率:当负载从空载到满载变化时,负载电压变化不大于1.25%。

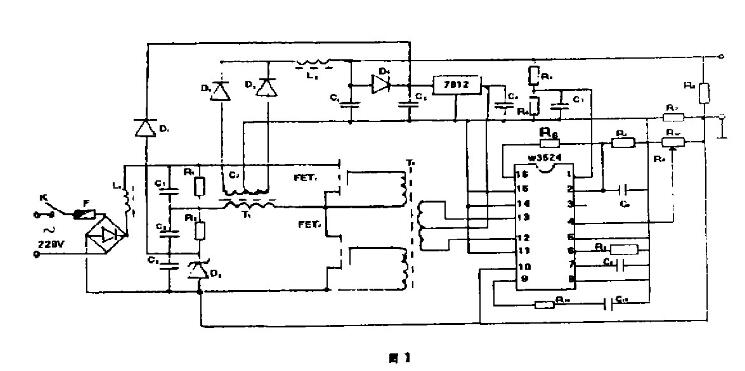

  VMOS管开关电源电路图(二)
