同相运算放大电路解析

同相运算放大电路

把同相输入端作为输入点，输出和输入一样的波形是同相的放大电路，多个输入信号还可以运算。

1.同相比例运算

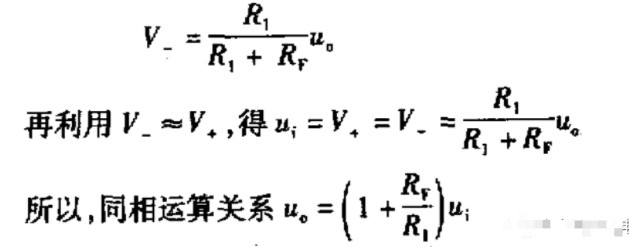

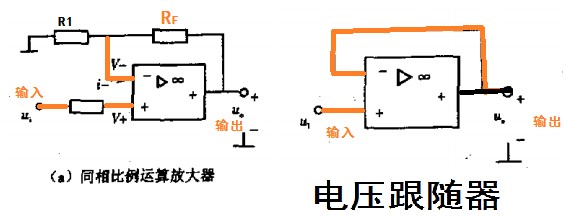

从图(a)可知，由于i-=0，因此反相输入端的电压V-就是输出端的电压被俩电阻分压：

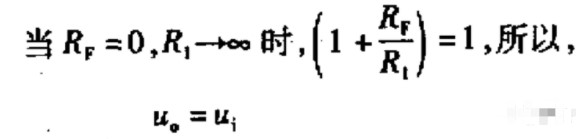

所以输出电压的放大倍数和俩电阻RF与R1相关。如果

输入电压和输出电压相等，也就是输出电压跟随着输入电压变化，输入啥样输出就啥样。又称电压跟随器。

2.同相求和运算

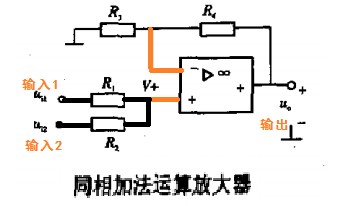

同相输入端输入俩信号，进行求和运算的电路。

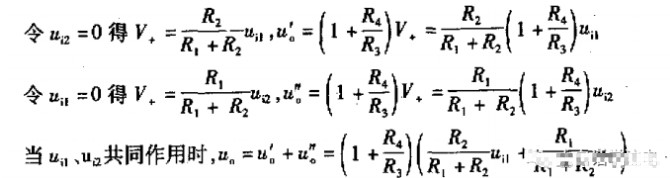

电路中有两个激励，利用叠加原理进行计算。

结论：俩输入信号电压相加就是输出电压，放大倍数和四个电阻有关。
