TVS瞬态抑制二极管知识

TVS瞬态抑制二极管的作用：

实际应用中TVS二极管是反向并联在电路中，当二极管两端瞬间通过高能量的冲击时，二极管能够在极短的时间内由关闭状态转换为导通状态，瞬间将电路中高能量冲击 吸收，并且将后端电路电压钳位在固定的电压值上，从而到达保护后端电路的作用。

SMBJ系列二极管数据手册进行功能参数介绍：

SMBJ系列二极管数据手册进行功能参数介绍：

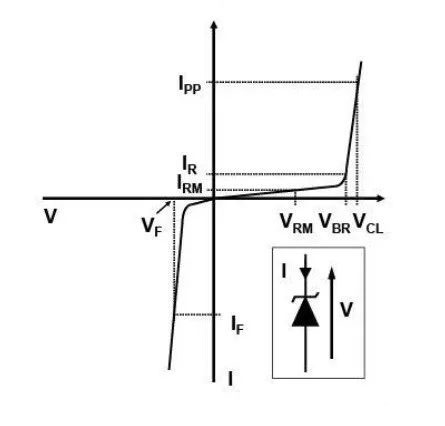

电器特征参数定义

Ppp （Peak pulse power 脉冲峰值电压功率）

VRM（Stand-off 反向工作电压/隔离电压/反向关断电压）

VBR  （Breakdown voltage 击穿电压）

VCL    (Clampingvoltage 钳位电压)

IRM  （Leakage current 泄露电流）

IPP   （Peak pulse current 峰值脉冲电流）

VF      (Forward voltage drop 正向压降)

特征参数：

器件特性：

Ppp（Peak pulse power脉冲峰值电压功率）

600W（10/1000us）

4Kw（8/20us）

(参数解释：

10/1000us和8/20us为两种不同的浪涌测试波形，两种波形能量不一样。

8/20uS 是雷击浪涌的一种波形，10/1000us 也是浪涌的一种波形，10us表示冲击脉冲到达90%电流峰值的时间,而1000us表示从电流峰值到半峰值的时间。)

反向工作电压：Vs 5V-188V

低泄漏电流：

-- 0.2 μA at 25 °C

-- 1 μA at 85 °C

（参数解释：泄漏电流是指电器在正常工作时，其火线与零线之间产生的极为微小的电流，相当于一般电器的静电一样，测试时用泄漏电流测试仪，主要测试其L极与N极。）

绝对最大额定参数（25℃）：

Ppp（脉冲峰值功率）600W

Tj（结温）-55到150℃

Tstg（储存温度）-65到150℃

TL(10s焊接过程中最大焊接温度)260℃

SMBJ5.0A工作特征参数（25℃）：

VRM=5V

VBR=6.74V

VCL=9.2V(10/1000us)

VCL=14.4V(8/20us)

因此在选择TVS瞬态抑制二极管的过程中，我们需要重点关注的参数为VRM反向关断电压即为电路正常工作时的电压，脉冲峰值电流要小于IPP，VCL钳位电压在电路遇到浪涌冲击时后端电路正常工作时可接受的最大输入电压应大于钳位电压。

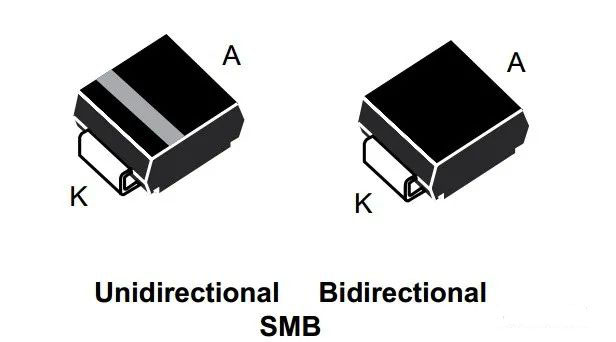

命名规则：

SM:器件封装形式

B:脉冲峰值功率 B=600W

5.0:反向关断电压

A:单向 CA:双向
