TVS二极管及稳压二极管的区别有哪些

返回列表来源:壹芯微 发布日期 2020-07-20 浏览:-

TVS二极管及稳压二极管的区别有哪些

在电路应用中,二极管的应用范围越来越广泛,其中比较常见的是TVS二极管和稳压二极管,很多人对这二者不是很清楚,今天,小编带领大家一起重新认识下他们。

从定义上来看,TVS二极管是一种在稳压管工艺基础上发展起来的一高效能的电路保护器件,其电路符号和普通稳压二极管相同, 外形也与普通二极管无异;稳压二极管,又叫齐纳二极管,是指利用pn结反向击穿状态,其电流可在很大范围内变化而电压基本不变的现象,制成的起稳压作用的二极管。

从原理上来看,TVS管两端经受瞬间的高能量冲击时,它能以极高的速度(最高达1* 10-12 秒)使其阻抗骤然降低,同时吸收一个大电流,将其两端间的电压箝位在一个预定的数值上,从而确保后面的电路元件免受瞬态高能量的冲击而损坏。我们在一些精密电子设备中经常可以看到TVS二极管作为ESD防护的主要手段之一。

稳压二极管的伏安特性曲线的正向特性和普通二极管差不多,反向特性是在反向电压低于反向击穿电压时,反向电阻很大,反向漏电流极小。但是,当反向电压临近反向电压的临界值时,反向电流骤然增大,称为击穿,在这一临界击穿点上,反向电阻骤然降至很小值。尽管电流在很大的范围内变化,而二极管两端的电压却基本上稳定在击穿电压附近,从而实现了二极管的稳压功能。

电子系统的应用当中, 电压及电流的瞬态干扰会经常造成电子设备的损坏,瞬态干扰的显著特点是作用时间极短,但电压幅度高、瞬态能量大,所以破坏性很大。为了防止这种破坏 ,TVS管得到了广泛的应用。

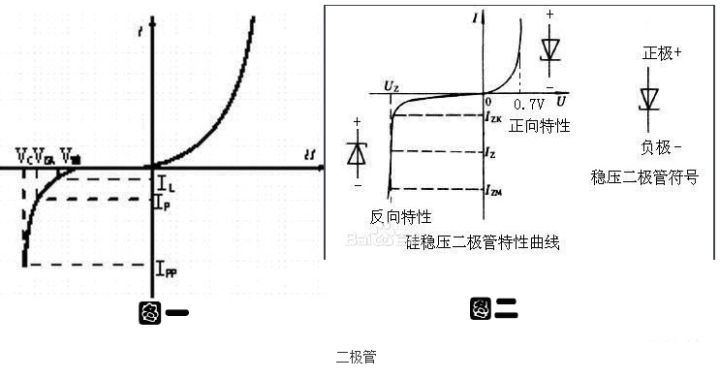

作为二者的共同点,它们都可以用来稳压,并且都工作在反向截止状态下,TVS管的电压-电流特性曲线如下图一所示,图二为稳压二极管特性曲线。

TVS二极管

从上面的图可以看到,其正向特性与普通二极管相同,反向特性为典型的PN结雪崩器件。但是TVS 管齐纳击穿电流更小,大于10V 的稳压只有1mA ,相对来说齐纳二极管击穿电流要大不少,但是齐纳二极管稳压精度可以做的比较高。而且TVS 管强调的是瞬态响应,所以其时间参数就很重要了,也就是说稳压二极管的响应时间通常要比TVS 管的慢。同时TVS管的功率较大,而稳压管的功率较小。

其次,从概念上理解,TVS 管主要是防止瞬间大电压的影响,最终可以达到稳压的目的,这与稳压管的作用是有区别的。
