2022-02-14 浏览：-TPS2373-4RGWR详细参数PDF与引脚图
TPS2373-4RGWR包含实现IEEE802.3at或IEEE802.3bt(草案)(类型1-4)受电设备(PD)所需的所有功能。低内部开关电阻允许TPS2373-4RGWR支持高达90W和60W的高功率应用。假设100米CAT5电缆，这在PD输入处转换为71.3W和51W。TPS2373-4RGWR具有增强的功能。DC-DC的高级启动功能可实现简单、灵活且系统成本最低的解决方案，同时确保满足IEEE802.3bt(草案)启动要求。它有助于显着减小低压偏置电容器的尺寸。它还允许较长的DC-DC转换器软启动周期，并允许使用低压PWM控制器。
| 制造商 | 德州仪器 |
| 制造商产品编号 | TPS2373-4RGWR |
| 供应商 | 德州仪器 |
| 描述 | IC POE CNTRL 1 通道 20VQFN |
| 详细描述 | 以太网供电控制器(PoE)1通道802.3at(PoE+)，802.3bt20-VQFN(5x5) |
| 类别 | 集成电路(IC)PMIC-以太网供电(PoE)控制器 |
| 工作温度 | -40°C~125°C |
| 安装类型 | 表面贴装型 |
| 封装/外壳 | 20-VQFN裸露焊盘 |
| 供应商器件封装 | 20-VQFN(5x5) |
| 基本产品编号 | TPS2373 |
TPS2373-4RGWR
| 零件状态 | 在售 |
| 类型 | 控制器(PD) |
| 通道数 | 1 |
| 功率-最大值 | 90瓦 |
| 内部开关 | 是 |
| 辅助作用 | 是 |
| 标准 | 802.3at(PoE+)，802.3bt |
| 电压-供电 | 0V～57V |
| 电流-供电 | 20毫安 |
| 案例/包装 | VQFN |
| 引脚数 | 20 |
| 高度 | 1毫米 |
| 长度 | 5毫米 |
| 厚度 | 900微米 |
| 宽度 | 5毫米 |
| 属性 | 描述 |
| RoHS状态 | 符合ROHS3规范 |
| 湿气敏感性等级(MSL) | 2(1年) |
| REACH状态 | 非REACH产品 |
适用于Type3或Type4PoE的IEEE802.3bt(草案)PD解决方案
支持Type-4(TPS2373-4)90-W和Type-3(TPS2373-3)60-W操作的功率级别
坚固的100V热插拔MOSFET
TPS2373-4(典型值)：0.1Ω、2.2A电流限制
TPS2373-3(典型值)：0.3Ω、1.85A电流限制
分配的功率指示器输出
DC-DC的高级启动
简化下游DC-DC设计
符合PSE浪涌
自动保持功率特征(MPS)
自动调整类型1-2或3-4PSE的MPS
支持超低功耗待机模式
主适配器优先输入
支持PoE++PSE
-40°C至125°C结温范围
20引脚VQFN封装
符合IEEE802.3bt(草案)标准的设备
4PPOE
直通系统
监控摄像头
多频带接入点
微微基站
视频和VoIP电话
使用冗余电源的系统

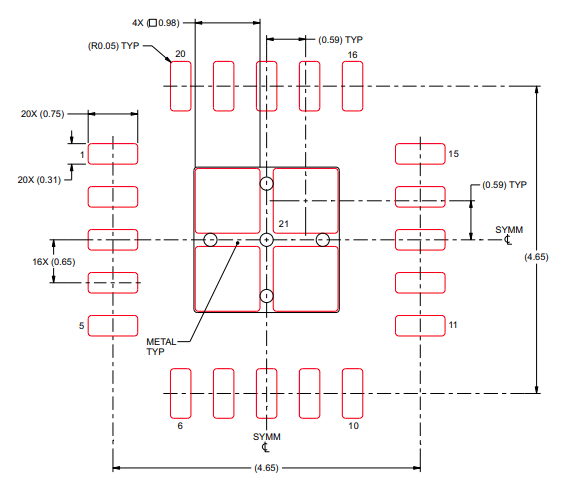

TPS2373-4RGWR封装
