贴片电阻常识介绍

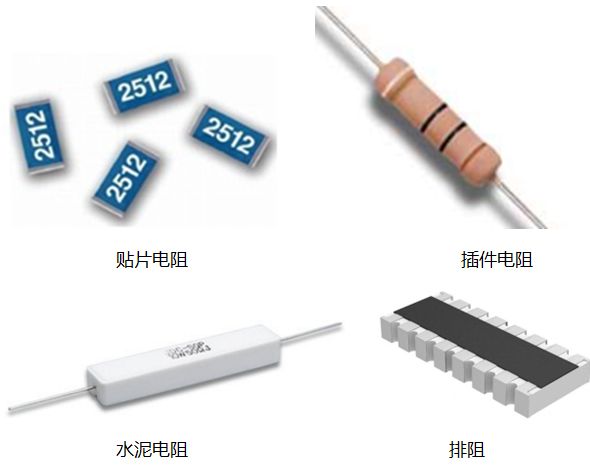

电阻在应用分类有很多：贴片电阻，插件电阻，水泥电阻，排阻，可调电阻，热敏电阻，压敏电阻。我们在消费类电子设计中最常用的是贴片电阻，大家如何保证选择的贴片电阻在电路中是可靠的？

贴片电阻电路设计参数选型：

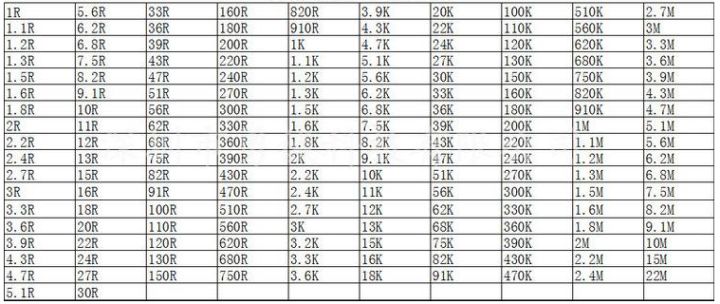

1.阻值：电阻的阻值不是随便选，市场上有固定的常用电阻值。在设计的时候如果没有想要的，可以用2个电阻来凑。

2.封装与功率与工作温度：这3角关系很亲密，贴片电阻的封装和功率一般是成对应的，功率又是在某个温度（如下表，75℃）下测试的。所以，电路设计时选择不要超过功率值P=U*I=U^2/R，超过标准温度需降额使用。

0201---- 1/20W

0402---- 1/16W

0603---- 1/10W

0805---- 1/8W

1206----1/4W

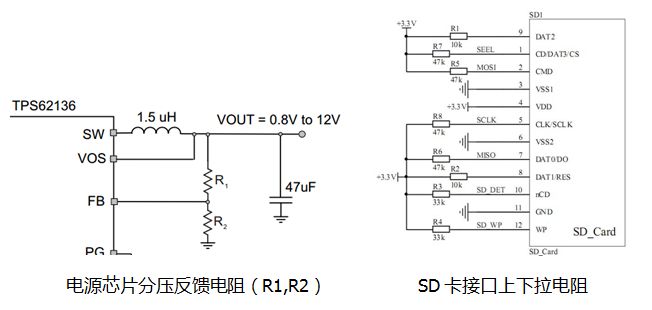

3.精度：目前贴片电阻1%，5%很常见，价格都比白菜还便宜。所以选择时尽量1%，在电路设计AD转换电路，分压电阻电路都很合适。当然1分钱也是爱，5%电阻价格相对便宜，在IO上下拉电阻，串并联匹配电路也是很常见。
