贴片电解电容正负极区分

返回列表来源:壹芯微 发布日期 2020-04-23 浏览:-

贴片电解电容正负极区分

贴片电解电容也称为贴片铝电解电容,贴片铝电解电容是由铝圆筒做负极,里面装有液体电解质,插入一片弯曲的铝带做正极制成,还需要经过直流电压处理,使正极片上形成一层氧化膜做介质。

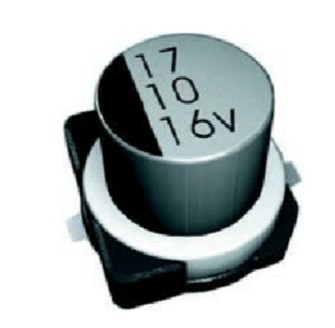

贴片电解电容正负极

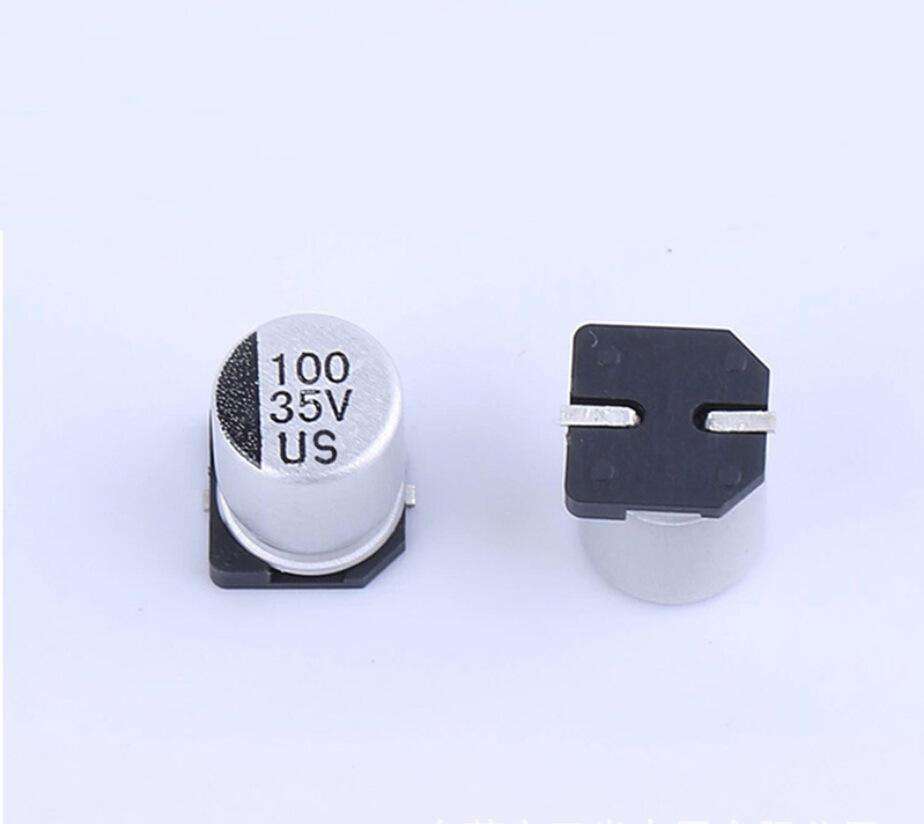

贴片电解电容正负极图解

电解电容是有极性电容,不能接受反向电压,安装时需按正确的极性安装,所以在使用前我们要正确的区分电解电容正负极。

贴片铝电解电容的正负极区分和测量电容上面有标志的黑块为负极。在PCB上电容位置上有两个半圆,涂颜色的半圆对应的引脚为负极。也有用引脚长短来区别正负极长脚为正,短脚为负。

当我们不知道电容的正负极时,可以用万用表来测量。电容两极之间的介质并不是绝对的绝缘体,它的电阻也不是无限大,而是一个有限的数值,一般在1000兆欧以上。电容两极之间的电阻叫做绝缘电阻或漏电电阻。只有电解电容的正极接电源正(电阻挡时的黑表笔),负端接电源负(电阻挡时的红表笔)时,电解电容的漏电流才小(漏电阻大)。反之,则电解电容的漏电流增加(漏电阻减小)。这样,我们先假定某极为“+”极,万用表选用R*100或R*1K挡,然后将假定的“+”极与万用表的黑表笔相接,另一电极与万用表的红表笔相接,记下表针停止的刻度(表针靠左阻值大),对于数字万用表来说可以直接读出读数。然后将电容放电(两根引线碰一下),然后两只表笔对调,重新进行测量。两次测量中,表针最后停留的位置靠左(或阻值大)的那次,黑表笔接的就是电解电容的正极。

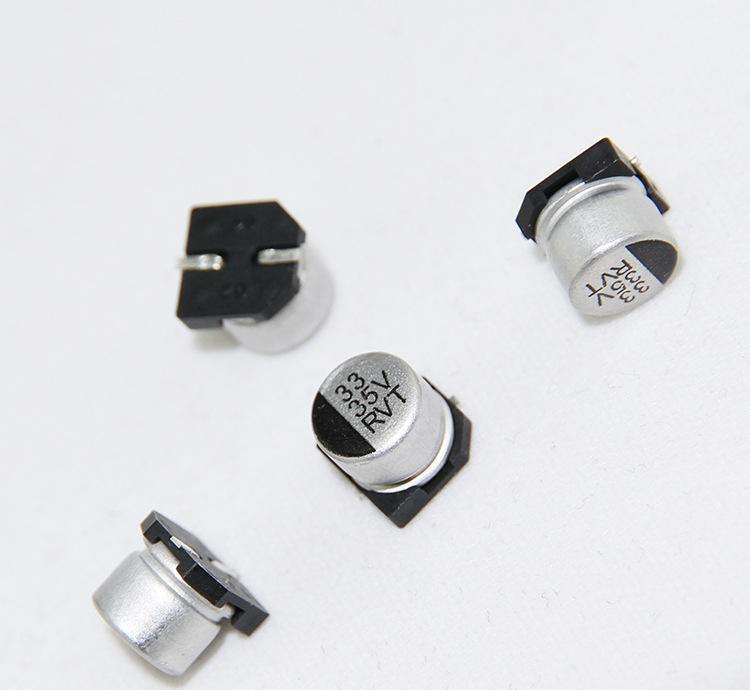

贴片电解电容正负极

一种是常见的钽电容,为长方体形状,有“-”标记的一端为正;

另外还有一种银色的表贴电容,想来应该是铝电解。 上面为圆形,下面为方形,在光驱电路板上很常见。 这种电容则是有“-”标记的一端为负。

发光二极管:颜色有红、黄、绿、蓝之分,亮度分普亮、高亮、超亮三个等级,常用的封装形式有三类:0805、1206、1210

二极管:根据所承受电流的的限度,封装形式大致分为两类,小电流型(如1N4148)封装为1206,大电流型(如IN4007)暂没有具体封装形式,只能给出具体尺寸:5.5 X 3 X 0.5

无极性电容下述两类封装最为常见,即0805、0603;

有极性电容也就是我们平时所称的电解电容,一般我们平时用的最多的为铝电解电容,由于其电解质为铝,所以其温度稳定性以及精度都不是很高,而贴片元件由于其紧贴电路版,所以要求温度稳定性要高,所以贴片电容以钽电容为多,根据其耐压不同,贴片电容又可分为A、B、C、D四个系列,具体分类如下:

类型 封装形式 耐压

A 3216 10V

B 3528 16V

C 6032 25V

D 7343 35V

贴片钽电容的封装是分为A型(3216),B型(3528), C型(6032), D型(7343),E型(7845)。有斜角的是表示正极,(小三角的表示正极?不知道!)

拨码开关、晶振:等在市场都可以找到不同规格的贴片封装,其性能价格会根据他们的引脚镀层、标称频率以及段位相关联。

贴片电解电容正负极

可以从脚来判断,长的是正极,短的是负极. 电容身上,有半边颜色涂料的是负极

固态电解或液态电容的说法指的则是其阴极的用料。使用电解液做阴极的好处是电容量可以做到很大。但是电解液在高温环境下容易挥发、渗漏,对寿命和稳定性影响很大。而固态电容采用功能性导电性高分子作为介电材料,在长期未使用的情形下通电不致于发生爆浆现象。 且在低温时亦不会因电解质离子移动缓慢而达不到应有特性及功能,相比液态电解质,固态电容具备环保、低阻抗、高低温稳定、耐高纹波及高信赖度等优越特性

壹芯微科技针对二三极管,MOS管作出了良好的性能测试,应用各大领域,如果您有遇到什么需要帮助解决的,可以点击右边的工程师,或者点击销售经理给您精准的报价以及产品介绍
